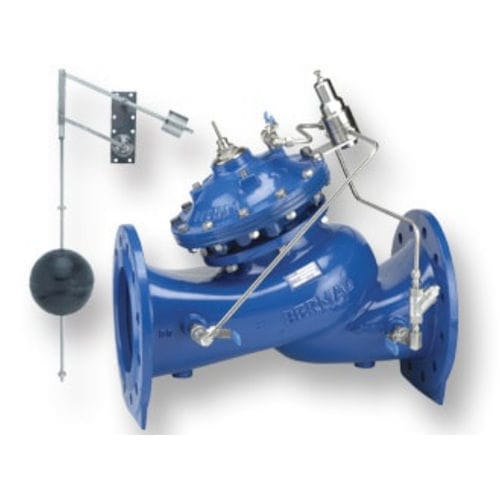

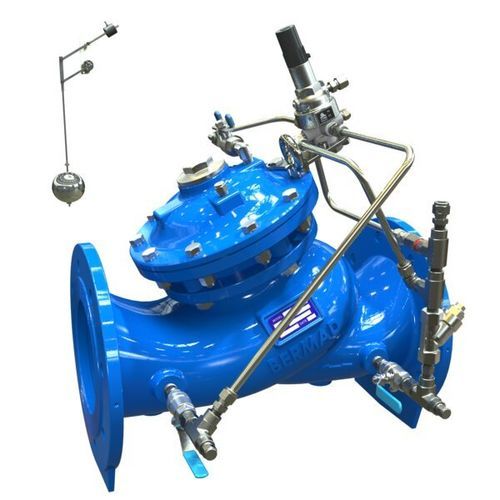

Membranventil WW-753-66

hydraulisch gesteuertSchwimmerfür Füllstandskontrolle

Produktübersicht
Hydraulisch betriebenes Niveausteuer- und Druckhalteventil zur Steuerung des Befüllens und des Pegels von Speicherbehältern. Während des Befüllens hält das Ventil einen minimalen Druck auf der Zulaufseite unabhängig von schwankendem Durchfluss oder Behälterfüllstand aufrecht. Das Befüllen wird durch einen hydraulisch gesteuerten, nicht modulierenden, zweistufigen senkrechten Schwimmer gesteuert: öffnet bei voreingestelltem niedrigen Pegel und schließt tropfdicht bei voreingestelltem hohem Pegel.

Funktionen & Vorteile

• Ausgezeichnete Antikavitations-Eigenschaften
• Großer Durchflussbereich
• Hohe Stabilität und Genauigkeit
• Tropfdichte Abdichtung
• Flexibles Design für einfache Erweiterungen
• Hindernisfreier Durchfluss
• Optionaler V-Port Drosselstift für sehr stabile Regelung bei geringen Durchflüssen
• Hochwertige Materialien, geeignet für Trinkwasser
• In-Line wartbar für einfache Instandhaltung
• Zertifiziert nach funktionalen und Trinkwasserstandards (EN-1074, NSF/ANSI 61-372, WRAS, AS 5081)

Doppelkammer-Design

• Gemäßigte Ventilreaktion
• Geschütztes Membran
• Optionale Funktion bei sehr niedrigem Druck
• Gemäßigte Schließkurve

Typische Anwendungen

• Niveausteuerung für Wasserspeicher
• Zweistufige Steuerung für Wassererneuerung
• Wasserversorgungssysteme — Priorisierung der Zulaufanforderung
• Sicherheitsventil in Befüllsystemen von Tanks
• Trinkwasser, Brandschutz und Grauwassersysteme

Funktionsweise
Das Ventil wird hydraulisch betätigt und ist mit einem Pilotventil für den zweistufigen senkrechten Schwimmer abgestimmt. Bei Erkennen eines voreingestellten niedrigen Pegels öffnet der schwimmergesteuerte Pilot zum Befüllen; bei Erreichen des voreingestellten hohen Pegels schließt der Pilot das Ventil tropfdicht. Während des Befüllens hält das Ventil einen minimalen Zulaufdruck unabhängig von Durchflussschwankungen oder Füllstandänderungen.

Eigenschaften / technische Daten

• Produktcode: 753-66
• Modell: 753-66
• Serie: Serie 700 Sigma
• Typ: Niveausteuer- und Druckhalteventil
• Betätigung: Hydraulisch betrieben
• Schwimmer: Nicht-modulierender zweistufiger senkrechter Schwimmer
• Betrieb: Hält minimalen Zulaufdruck beim Befüllen; öffnet bei voreingestelltem niedrigen Pegel, schließt tropfdicht bei voreingestelltem hohem Pegel
• Design: Doppelkammer-Aktuator; In-Line wartbar
• Optional: V-Port Drosselstift für stabile Regelung bei Niedrigdurchfluss
• Materialien: Hochwertige Materialien, geeignet für Trinkwasser und schwere Anwendungen
• Zertifizierungen: EN-1074, NSF/ANSI 61-372, WRAS, AS 5081 (und weitere)
• Typische Einsatzgebiete: Speicher, Trinkwasserversorgung, Brandschutzsysteme, Grauwasseranlagen
