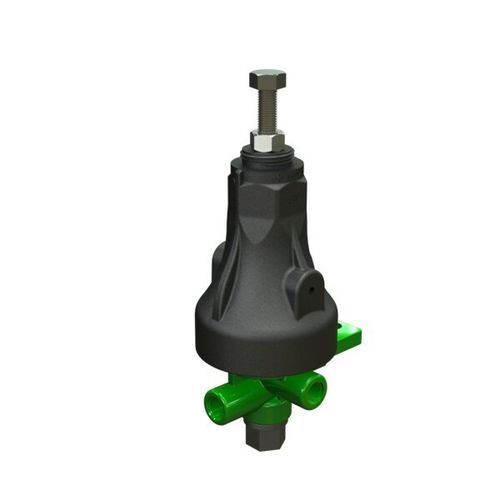

Membranventil PC-S-A-P

vorgesteuertFlusskontrolleDruckregel

Übersicht
Dieser Pilot vereint die Hauptfunktionen eines 2‑Wege‑Regelkreises mit Elementen eines 3‑Wege‑Regelkreises. Es handelt sich um ein direktwirkendes Pilotventil, das von einer druckempfindlichen Membran betätigt wird und hydraulische Kräfte gegen eine einstellbare Feder ausgleicht. Ein vollständig ausbalancierter Trim sorgt für hohe Genauigkeit und Stabilität. In druckreduzierenden Schaltungen moduliert der Pilot das Schließen, wenn der Druck stromabwärts über den Sollwert steigt. Das interne Design variiert dynamisch die Ansprechgeschwindigkeit des Hauptventils proportional zur Abweichung zwischen Ist‑ und Soll‑Druck.

Eigenschaften und Vorteile

• Integrierter dynamischer Durchflussbegrenzer stromaufwärts
• Direktwirkender Pilot, membrangesteuert
• Vollständig ausgewuchteter Trim für Genauigkeit und Stabilität
• Dynamische Anpassung der Ansprechgeschwindigkeit des Hauptventils proportional zur Druckdifferenz
• Schließt bei Überschreitung des Drucks stromabwärts über den Sollwert (geeignet für Druckreduzierung)
• Geeignet zur Differenzdruckmessung

Typische Anwendungen

• Druckreduzierventile (z. B. Niederdruck‑Bewässerung mit Lay‑Flat‑Schlauch)
• Durchflussregelventile (Differentialpilot: PC-SD-A-P, abgedichtete Abdeckung)
• Differenzdruckerhaltungsventile (Differentialpilot: PC-SD-A-P, abgedichtete Abdeckung)

Dokumentation (verfügbar)

• PC-S-A-P - Produktseite (metrisch)
• PC-S-A-P - Produktseite (imperial)
• PC-S-A-P - Ersatzteile

Technische Daten / Spezifikationen

• Modell: PC-S-A-P
• Bezeichnung: SERVO Mini‑Pilot 2/3‑Wege
• Marke: BERMAD
• Feder: "K" (0,5-3,0) Standard
• Serie / Typ: Mini Pilots
• Betätigung: Direktwirkend, membrangesteuert
• Trim: Vollständig ausgewuchtet
• Integrierte Merkmale: Dynamischer Durchflussbegrenzer stromaufwärts
• Entwickelt für: Druckreduzierung, Durchflussregelung und Differenzdruckerhaltung
• Sektor: Bewässerung
• Interner Code: 28004
