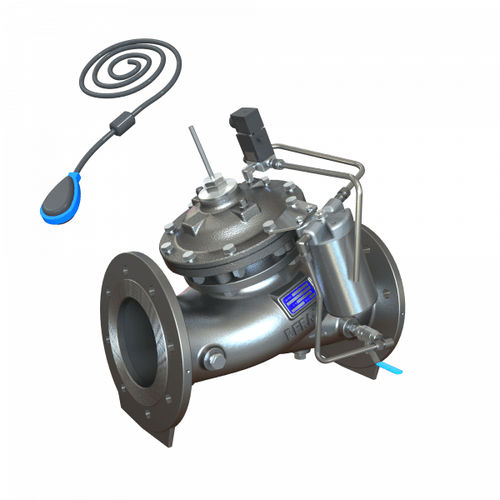

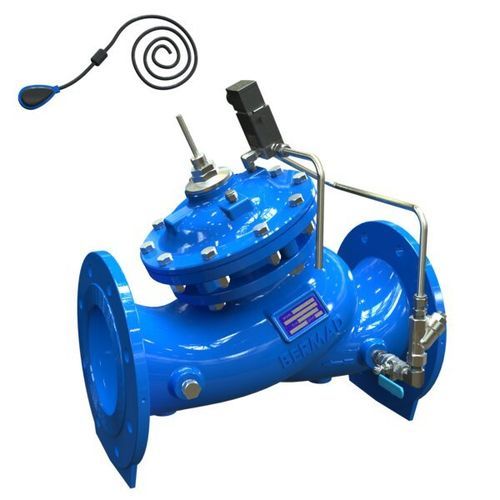

Membranventil MN-750-65

hydraulisch gesteuertSchwimmerfür Füllstandskontrolle

Übersicht
Hydraulisch betätigtes Regelventil zur automatischen Befüllung und Pegelsteuerung von Behältern in Reaktion auf einen elektrischen Zweistufen‑Schwimmerschalter. Der Schalter öffnet bei einem voreingestellten niedrigen Pegel und schließt bei einem voreingestellten hohen Pegel.

Merkmale und Vorteile

• Ausgezeichnete Antikavitations‑Eigenschaften
• Großer Durchflussbereich für verschiedene Systemanforderungen
• Hohe Stabilität und Regelgenauigkeit
• Tropfdichte Abdichtung zur Vermeidung von Leckagen

Doppelkammer‑Konstruktion

• Gemäßigte Ventilreaktion für gleichmäßigen Betrieb
• Geschütztes Membran zur Reduzierung des Verschleißes
• Optionale Betriebsfähigkeit bei sehr niedrigen Drücken
• Gemäßigte Schließkennlinie zur Begrenzung hydraulischer Stöße

Flexibles Design und Wartung

• Modulares Design ermöglicht einfache Erweiterungen
• Hindernisfreier Strömungsweg für freigehaltene Sitzfläche
• V‑Port Drosselstift (optional) — sehr stabil bei geringer Durchflussmenge
• Inline‑wartbar für einfache Instandhaltung

Zertifizierungen und Konformität

• Zertifiziert nach Funktions‑ und Trinkwasserstandards: EN‑1074, NSF/ANSI 61‑372, WRAS, AS 5081 und weitere

Typische Anwendungen

• Pegelregelung für Speicherbehälter
• Zweistufen-Steuerung für gesteuerte Wassererneuerung und leisen Betrieb
• Trinkwassersysteme, Brandschutz und Grauwasseranwendungen
• Sicherheitsventilfunktion in Tankbefüllsystemen

Funktionsweise
Das Ventil wird pilotgesteuert betrieben und arbeitet automatisch in Reaktion auf den elektrischen Zweistufen‑Schwimmerschalter: Es öffnet beim voreingestellten niedrigen Pegel zum Befüllen und schließt beim voreingestellten hohen Pegel zum Stoppen des Befüllvorgangs.

Technische Merkmale / Spezifikationen

• Modell: 750‑65
• Serie: 700 Sigma Serie
• Produkttyp: Niveausteuerungsventil, hydraulisch betätigt
• Steuersignal: Elektrischer Zweistufen‑Schwimmerschalter (öffnet bei niedrigem Pegel, schließt bei hohem Pegel)
• Aktuator‑Design: Doppelkammer (gemäßigte Reaktion, gemäßigte Schließkennlinie)
• Membran: Optionen mit geschützter/isolierter Membran
• Optionen: V‑Port Drosselstift für stabilen Niederdurchfluss
• Strömungsweg: Hindernisfreier Durchgang
• Wartung: Inline‑wartbar
• Kavitation: Ausgezeichnete Antikavitations‑Eigenschaften
• Dichtung: Tropfdichte Abdichtung
• Leistung: Großer Durchflussbereich; hohe Stabilität und Genauigkeit
• Niederdruckbetrieb: Option für Betrieb bei sehr niedrigem Druck
• Materialien: Werkstoffe geeignet für Trinkwasseranwendungen
• Zertifizierungen: EN‑1074, NSF/ANSI 61‑372, WRAS, AS 5081 (und weitere)
