Druckbegrenzungsventil für Wasser MN-73Q

für Wasserleitungenvorgesteuerthydraulisch

Übersicht

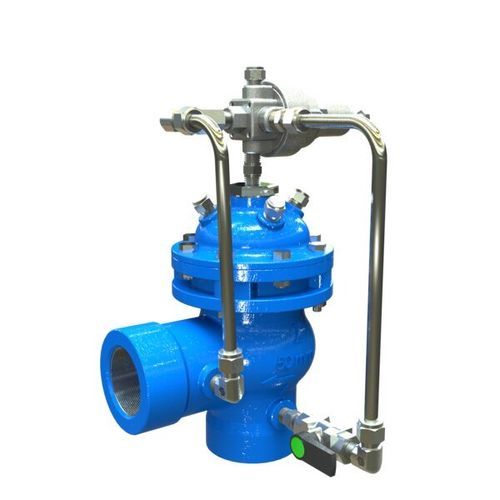

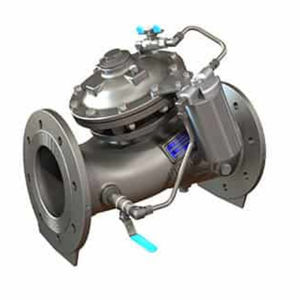

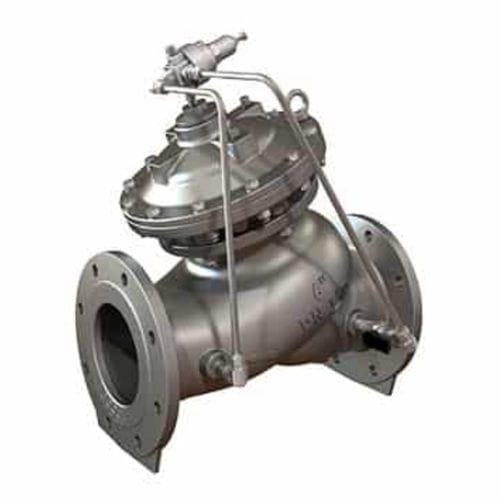

Das Modell MN-73Q ist ein schnell wirkendes Druckentlastungsventil, hydraulisch pilotiert, mit schrägem Sitz (Globus), das bei Überschreiten des voreingestellten Drucks vollständig öffnet, um Überdruck abzuleiten. Der hydrodynamische Ventilkörper ermöglicht einen ungehinderten Durchflussweg und eine wirksame Modulationsfähigkeit bei hohen Druckdifferenzen. Ausgelegt für anspruchsvolle Wasserver- und Bergbau‑Umgebungen, reduziert es Kavitation und Betriebsgeräusche bei reproduzierbarer Funktion.

Merkmale & Vorteile

• Für anspruchsvolle Betriebsbedingungen konzipiert
  • Manipulationssicheres Design.
  • Antikavitations‑Eigenschaften zur Reduzierung von Verschleiß.
  • Großer Durchflussbereich für flexible Systemintegration.
  • Hohe Stabilität und Genauigkeit der Sollwerterhaltung.
  • Tropfdichte Abdichtung.
• Doppelkammer‑Antrieb
  • Geschützte Membran.
  • Geführtes Schließen zur Vermeidung von Druckstößen.
  • Einheit aus Sitz und Antrieb als abnehmbare, integrierte Baugruppe für vereinfachte Inline‑Wartung.
• Hindernisfreier Durchflussweg für optimierte hydraulische Leistung.
• Ausgeglichene Dichtungsscheibe für hohe Entlastungsdurchflusskapazität.
• Manuelles Prüfventil ermöglicht Tests ohne Änderung der Einstellung.

Konstruktion des Antriebs

• Unitisierte Sitz‑ und Antriebseinheit, als eine integrierte Einheit vom Gehäuse abnehmbar.
• Inline‑wartungsfähiges Design reduziert Ausfallzeiten.
• Komponenten ausgewählt für Beständigkeit gegen Kavitation und Betriebsbelastungen.

Weitere Eigenschaften

• Hydrodynamisches Gehäuseprofil minimiert interne Hindernisse.
• Ausgewogenes Trim zur Erhaltung der Entlastungskapazität bei hohen ΔP.
• Manuelles Prüfventil für Funktionskontrollen vor Ort ohne Verstellen der Einstellungen.

Anwendungen
Geeignet für kommunale Wasserwerke, große Bewässerungssysteme, Industrieanlagen und Bergbauanwendungen, wo hohe Druckdifferenzen, Kavitationstoleranz und Geräuschreduktion gefordert sind.

Technische Daten

• Modell: MN-73Q
• Serie: 700 Sigma
• Produkttyp: Schnell wirkendes Druckentlastungsventil (Stoß- und Druckentlastung)
• Betrieb: Hydraulisch, pilotiert
• Bauteilform: Schrägsitz, Globusventil
• Antrieb: Unitisierte Sitz‑/Antriebseinheit mit Doppelkammer; als integrierte Einheit abnehmbar (inline‑wartbar)
• Gehäusedesign: Hydrodynamisches Gehäuse für ungehinderten Durchfluss und wirksame Modulation
• Leistung: Sofortige Vollöffnung bei Druckanstieg; hohe Reproduzierbarkeit
• Wesentliche Merkmale: Anti‑Kavitation, manipulationssicher, großer Durchflussbereich, hohe Sollwertstabilität, tropfdichte Abdichtung, ausgewogene Dichtungsscheibe, manuelles Prüfventil
• Typische Einsatzbereiche: Wasserwerke, Bewässerung, Bergbau und Industrie
• Materialien: Ausgewählte Werkstoffe, geeignet für bergbauliche und anspruchsvolle Wasseranwendungen
