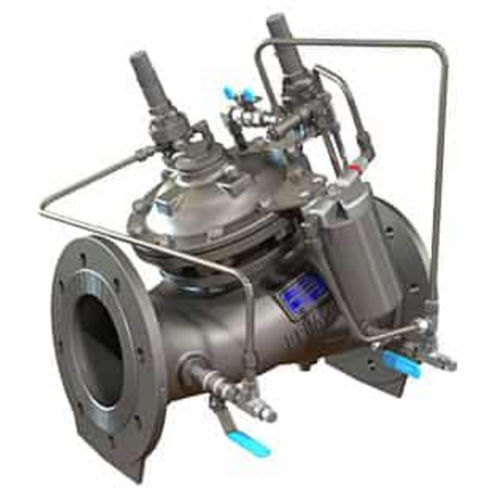

Kugelsitzventil MN-723

hydraulisch gesteuertvorgesteuertDruckminderung

Überblick
Hydraulisch pilotgesteuertes Regelventil mit zwei unabhängigen Funktionen: Druckminderung und Druckhaltung. Es hält einen vorgegebenen Mindestdruck stromaufwärts unabhängig von Durchflussänderungen oder Druckschwankungen stromabwärts und verhindert, dass der Druck stromabwärts einen vorgegebenen Maximalwert überschreitet, unabhängig von Durchflussschwankungen oder übermäßigem Druck stromaufwärts. Die 700 Sigma Serie verfügt über einen hydrodynamischen, hindernisfreien Durchflussweg und ist für eine wirksame Regelung in Systemen mit hoher Differenzdruck ausgelegt. Konzipiert für anspruchsvolle Einsatzbedingungen zur Minimierung von Kavitation und Geräuschentwicklung; geeignet für Wasserwerke, Bergbau und schwere Industrieanwendungen.

Hauptmerkmale

• Manipulationssicheres Design
• Ausgezeichnete Antikavitations-Eigenschaften
• Großer Durchflussbereich für präzise Regelung
• Hohe Druckstabilität und Genauigkeit
• Tropfdichte Abdichtung
• Hydrodynamischer, hindernisfreier Durchflussweg
• Optionaler V‑Port Drosselstopfen für Stabilität bei geringen Durchflüssen

Aufbau & Stellantrieb

• Monolithischer Doppelkammer-Aktuator, als Einheit demontierbar
• Geschütztes Membran/Diaphragma
• Schnelle Reaktion auf plötzliche Systemänderungen
• Vereinfachte Wartung: Aktuator und Sitzbaugruppe sind in-line wartbar

Anwendungen

• Wasserwerke und kommunale Versorgung
• Bergbau und Schwerindustrie
• Systeme mit hoher Differenzdruckanforderung, die kombinierte Reduktions- und Haltefunktionen benötigen

Verfügbare Dokumentation

• Produktseite (MN-723)
• Installations-, Betriebs- und Wartungsanleitung (IOM)
• 700 Series Broschüren und technische Unterlagen
• Ersatzteillisten für die 700 Series
• Bestell- und engineering-Dokumentation

Technische Daten

• Modell: MN-723
• Serie: 700 Sigma Series
• Typ: Hydraulisch pilotgesteuertes Regelventil (Druckminderung und Druckhaltung)
• Ausführung: Schrägbauweise, Kugel-/Glotyp (globe valve)
• Stellantrieb: Monolithischer Doppelkammer-Aktuator, als Einheit demontierbar
• Sitzbaugruppe: Unitisiert, in-line wartbar
• Durchflussweg: Hydrodynamisch, hindernisfrei
• Anti‑Kavitation: Zur Minimierung von Kavitation und Geräuschen ausgelegt
• Optional: V‑Port Drosselstopfen für bessere Stabilität bei geringem Durchfluss
• Wartung: Vereinfachte In‑Line-Wartung
• Typische Einsatzbereiche: Wasserwerke, Bergbau, Industrie
