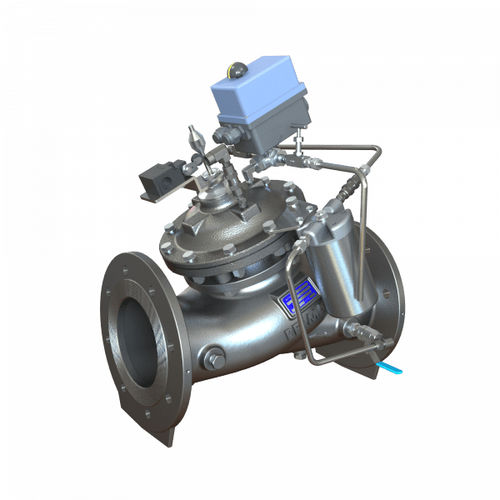

Kugelsitzventil MN-740

hydraulisch gesteuertDruckerhöhungspumpen-RegelIP66

Übersicht
Hydraulisch betätigtes Pumpensteuerungsventil, das sich auf elektrischen Befehl vollständig öffnet oder schließt. Entwickelt zur Isolierung der Pumpe beim Start/Stillstand zur Vermeidung von Rohrstoß. Der MN-740 (700 Sigma Serie) ist eine membrangesteuerte Ventilbauform im schrägen Globen-Design mit unitisiertem Doppelkammer-Antrieb und hydrodynamischem Gehäuse für ungehinderten hohen Durchfluss.

Hauptmerkmale

• Hydraulisches Selbstregelprinzip mit elektrischem Steuersignal – keine kontinuierliche externe Energiequelle für den Basisbetrieb erforderlich.
• Hauptventil in Normally Open (NO) oder Normally Closed (NC) Ausführung verfügbar.
• Hydrodynamisches, breites Globen-Gehäuse für höhere Durchflussbeiwerte (Kv/Cv) und geringeren Druckverlust.
• Integrierte federbelastete Rückschlagfunktion ersetzt liniengroße Rückschlagventile und bietet eine ausfallsichere mechanische Schließung.
• Tropfdichte Abdichtung und manipulationssicheres Design, geeignet für schwere Anwendungen.
• Unitisierter Doppelkammer-Antrieb: voll kraftbetätigte Öffnung/Schließung (Option B) und als Einheit entnehmbar für vereinfachten Inline-Service.
• Modulares, flexibles Design zur einfachen Integration von Optionen; blockierungsfreier Durchflussweg.

Anwendungen

• Pumpensteuerung und -schutz in Druckerhöhungsstationen und Wasserversorgungsnetzen.
• Bergbau- und Industrieanlagen mit Bedarf an Pumpenisolation beim Start/Stopp zur Vermeidung von Wasserschlägen.
• Kommunale Wasserwerke und groß dimensionierte Pumpanlagen.

Optionale Konfigurationen / Hinweise

• Standardausführung oder mit unabhängiger Flussrückhaltung (Code "2S").
• Doppelkammer-Antriebsoption (Option "B") für voll kraftbetätigte Öffnung/Schließung.
• Zusätzliche Pilotventile, Zubehör und Materialoptionen gemäß technischer Dokumentation verfügbar.

Technische Merkmale / Spezifikationen

• Modell: MN-740
• Serie: 700 Sigma Serie
• Produkttyp: Pumpensteuerungsventil / Schnelles aktives Rückschlagventil
• Antrieb: Hydraulisch betrieben, membrangesteuert; elektrische Steuerung für Kommando
• Antriebseinheit: Unitisierter Doppelkammer-Antrieb, als Einheit abnehmbar, inline wartbar
• Ventilkörper: Schräg-Globe, hydrodynamisches Design für ungehinderten Durchfluss und hohen Cv/Kv
• Rückschlagfunktion: Federbelastet, ersetzt liniengroße Rückschlagventile mit ausfallsicherer mechanischer Schließung
• Abdichtung: Tropfdicht
• Konstruktionsmerkmale: Manipulationssicher, geeignet für Bergbau und schweres Wasserleitungswesen
• Optionen: Unabhängige Flussrückhaltung (2S), voll kraftbetätigte Öffnung/Schließung (Option B), weitere modulare Optionen
• Typische Anwendung: Verhindert Wasserschläge durch Isolierung der Pumpe beim Start/Stop
