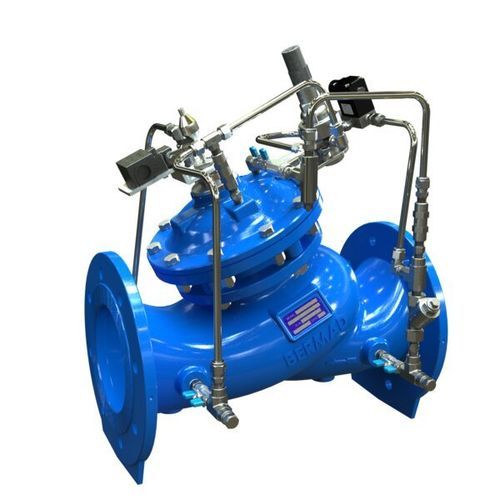

Hydraulisches Ventil 743-03-S

DruckregelIsolationfür Trinkwasser

Produkt
Hydraulisch betätigtes Pumpensteuer- und Druckhalteventil mit aktivem Rückschlag, Einstellmöglichkeit für Öffnungs-/Schließgeschwindigkeit und Endschalter. Modell: 743-03-S, 700 Sigma Serie.

Übersicht
Hydraulisch arbeitendes Ventil mit zwei unabhängigen Funktionen: Es öffnet vollständig oder schließt als Reaktion auf elektrische Signale, um die Pumpe beim Starten und Abschalten vom System zu isolieren und Druckstöße zu verhindern. Im geöffneten Zustand hält es den minimalen Pumpenausgangsdruck unabhängig von Durchflussänderungen und verhindert, dass die Pumpe ihre Auslegungsfördermenge oder Leistungsaufnahme überschreitet.

Hauptmerkmale und Vorteile

• Einstellung der Öffnungs- und Schließgeschwindigkeit; integrierter Endschalter
• Gute Antikavitations-Eigenschaften
• Breiter Durchflussbereich mit stabiler Regelung
• Hohe Stabilität und Genauigkeit; tropfdichte Abdichtung
• Inline-wartbar für vereinfachte Instandhaltung

Doppelkammer-Design

• Abgemilderte Ventilreaktion und Schließkurve
• Geschützte Membran
• Option für Betrieb bei sehr niedrigen Drücken

Weitere Designmerkmale

• Flexibler Aufbau — einfache Nachrüstung von Optionen
• Hindernisfreier Strömungsdurchgang
• V-Port Drosselstopfen (optional) für stabile Regelung bei geringen Durchflüssen
• Materialien geeignet für Trinkwasseranwendungen

Zertifizierungen und Normen

• EN-1074
• NSF-ANSI 61-372
• WRAS
• AS 5081

Typische Anwendungen

• Pumpstationen — Steuerung des Pumpenstarts und -stopps zur Verhinderung von Transienten
• Pumpstationen — Aufrechterhaltung des Betriebspunkts auf der Pumpenkennlinie und Schutz der Pumpenleistung

Technische Daten

• Modell: 743-03-S
• Serie: 700 Sigma Serie
• Betrieb: Hydraulisch betätigt, mit aktivem Rückschlag, Pumpensteuerung und Druckhaltung
• Funktionen: Zwei unabhängige Funktionen — elektrisch Öffnen/Schließen; hält minimalen Pumpenausgangsdruck im geöffneten Zustand
• Merkmale: Einstellbare Öffnungs-/Schließgeschwindigkeit; Endschalter (wie geliefert)
• Design: Doppelkammer; moderater Schließverlauf; geschützte Membran
• Optionen: V-Port Drosselstopfen; Ausführungen für sehr niedrigen Druck
• Wartung: Inline-wartbar
• Leistung: Antikavitation; breiter Durchflussbereich; hohe Stabilität und Genauigkeit; tropfdichte Dichtung; hindernisfreier Strömungsweg
• Materialien: Geeignet für Trinkwasser (siehe Zertifizierungen)
• Interner Code / Barcode: 253869
