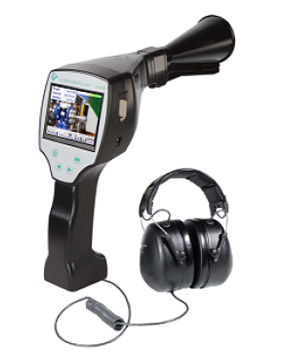

Ultraschall-Leckdetektor LD 500

LaserDruckluftGas

Produktinformationen Lecksuchgerät mit Kamera LD 500
Lecksuchgerät mit Kamera – zeigt Leckagerate in l/min an. Die neuen Leckmesser LD 500/LD 510 mit integrierter Kamera und Leckageberechnung sind mobile Messgeräte für den täglichen Einsatz. Dank fortschrittlicher Sensortechnik können selbst kleinste Leckagen (0,1 l/min, ca. 1 €/Jahr) auf große Entfernungen in einem Arbeitsschritt geortet, gemessen und dokumentiert werden. Die Suche nach Lecks in Druckluft- oder Gasanlagen kann je nach Zugänglichkeit schwierig sein; spezielle Zubehörteile (akustische Trompete, Fokussierrohr mit Spitze, flexibler Schwanenhals, Parabolspiegel) erleichtern die Lecksuche in schwer zugänglichen Bereichen.

Besondere Merkmale des Lecksuchgeräts LD 500/LD 510

• Ermittlung der Leckrate (l/min) und Abschätzung des Einsparpotenzials (€/Jahr)
• Aufspüren kleinster Lecks auch über große Entfernungen
• Auto level: passt die Empfindlichkeit automatisch der Umgebung an und blendet Umgebungsgeräusche zuverlässig aus
• Integrierte Kamera zur Aufnahme der undichten Stellen
• Dokumentation und Beschreibung der Leckage und erforderlicher Maßnahmen
• Übertragung der Leckdaten per USB an Desktop-Software
• Erstellung von ISO 50001 konformen Berichten
• Bis zu 9 Stunden Dauerbetrieb

Verwendungszweck

• Der LD 500 ist ein Lecksuchgerät zur schnellen und zuverlässigen Lecksuche in/an Druckluftsystemen.
• Der LD 500 wertet die durch die Leckage erzeugten Ultraschallwellen in Abhängigkeit von Abstand und Druck aus.
• Es ist ausschließlich für den hier beschriebenen Verwendungszweck konzipiert und darf nur dafür verwendet werden.
• Der Anwender muss prüfen, ob das Gerät für den vorgesehenen Einsatzzweck geeignet ist. Die in diesem Datenblatt angegebenen technischen Daten sind verbindlich.
• Unsachgemäße Handhabung oder Betrieb außerhalb der technischen Spezifikationen ist nicht gestattet. Schadenersatzansprüche aufgrund unsachgemäßer Verwendung sind ausgeschlossen.

Hinweise zur Auswirkung auf die Temperatur der Druckluft
Die Identifizierung und Behebung von Lecks hilft, Energieverluste zu minimieren, die Wärmeerzeugung zu reduzieren und die Systemleistung zu optimieren. Dieser proaktive Ansatz trägt dazu bei, die Temperatur der Druckluft innerhalb akzeptabler Grenzen zu halten und die erforderliche Luftqualität für nachgeschaltete Geräte sicherzustellen.

• Energieverlust: Lecks zwingen den Kompressor zu höherer Leistung, was Arbeitsaufwand und Wärmeerzeugung erhöht.
• Erhöhte Wärmeerzeugung: Ein stärker beanspruchter Kompressor erzeugt mehr Wärme während der Kompression und kann die Temperatur der Druckluft erhöhen.
• Ungenügende Kühlung: Lecks können Nachkühler/Intercooler beeinträchtigen, die Kühlwirkung vermindern und dadurch die Temperatur erhöhen.
• Reduzierte Effizienz: Druckverluste durch Lecks führen zu längeren oder häufigeren Laufzeiten des Kompressors, was zu mehr Wärmeerzeugung und geringerer Effizienz beiträgt.

Technische Daten / Spezifikationen

• Modell: LD 500
• Produkt-Nr.: 06010105
• Arbeitsfrequenz: 40 kHz ± 2 kHz
• Anschlüsse: 3,5 mm Klinkenstecker für Kopfhörer; Netzteilbuchse für externes Ladegerät
• Laser: Wellenlänge 630…660 nm; Ausgangsleistung < 1 mW (Laserklasse 2)
• Display: 3,5" Touchscreen
• Schnittstelle: USB
• Datenlogger: 16 GB SD-Speicherkarte (ca. 100 Mio. Werte)
• Stromversorgung: interne wiederaufladbare Li-Ion Akkus, ca. 9 h Dauerbetrieb, Ladezeit ca. 4 h
• Umgebungstemperatur: 0…+50 °C
• EMV: DIN EN 61326
• Auto level: passt die Empfindlichkeit automatisch an und blendet Umgebungsgeräusche aus
• Sensitivität: min. 0,1 l/min bei 6 bar, 5 m Abstand (ca. 1 €/Jahr Druckluftkosten)
• Gewicht (ohne Kopfhörer): 540 g
• Gewicht (Produkt-Metaangabe): 3.5 kg
