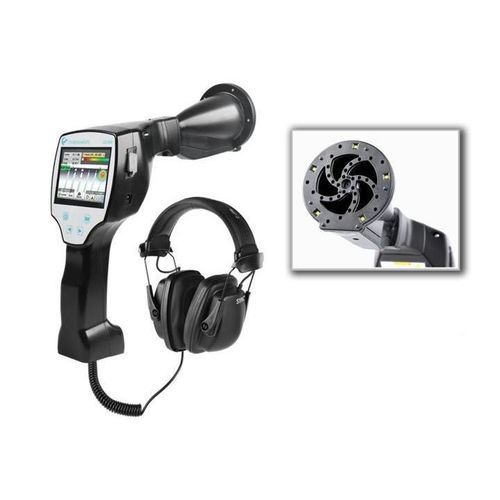

Gerät zur zerstörungsfreien Prüfung durch Ultraschall LD 510

Produktinformationen
Das Lecksuchgerät UltraCam LD 510 nutzt 30 MEMS‑Mikrofone zur Berechnung und Visualisierung des Ultraschallbildes und macht ansonsten unhörbare Ultraschallsignale hörbar. Das Gerät zeigt Leckagen optisch im Live‑Bild an, auch in lauten Produktionsumgebungen. Zur Ermittlung der Leckagerate zielt der Anwender mit dem Laser direkt auf die Leckage; Leckage, Laser und roter Kreis müssen im Bild übereinander liegen. Leckagerate wird in l/min oder cfm angezeigt und die jährlichen Kosten in €/Jahr berechnet. Die Distanz wird automatisch gemessen.

Vorteile gegenüber klassischen Lecksuchgeräten

• Optische Darstellung von Leckagen im Live‑Bild, geeignet für industrielle Umgebungen
• Direkte Messung der Leckagerate (l/min oder cfm) und präzise Kostenberechnung in €/Jahr
• Automatische Distanzmessung für genaue Berechnungen
• Auto level: automatische Anpassung der Empfindlichkeit zur Unterdrückung von Umgebungsgeräuschen
• Integrierte Kamera für fotografische Dokumentation

Lieferumfang des LD 510 Sets

• LD 510 Lecksuchgerät mit Schalltrichter, integrierter Kamera und zusätzlichem Eingang für externe Sensoren (0601 0106)
• 100 Leak Tags zur Kennzeichnung vor Ort
• Integriertes Laser‑Entfernungsmessmodul (0560 0106)
• Transportkoffer (0554 0106)
• Gehörschutz/Headset (0554 0104)
• Richtrohr mit austauschbarer Spitze (0530 0104)
• Netzadapter (0554 0009)
• Spiralkabel für Anschluss des Ultraschallsensors, auf 2 m verlängert (020001402)
• Holster mit Schulterriemen für LD 500/510 (020001795)

Spezielle Merkmale

• Ermittlung der Leckgröße (l/min) und Abschätzung möglicher Einsparungen (€/Jahr)
• Erkennung sehr kleiner Lecks über größere Entfernungen (Sensitivität min.: 0,1 l/min bei 6 bar, 5 m)
• Fotografieren von Leckstellen und Anfügen von Maßnahmenhinweisen zur Dokumentation
• Übertragung der Leckagedaten via USB an PC‑Software und Erstellung von ISO 50001‑Berichten
• Bis zu 9 Stunden Dauerbetrieb mit internen, wiederaufladbaren Li‑Ion Akkus

Technische Daten

• Arbeitsfrequenz: 40 kHz ± 2 kHz
• Anschlüsse: 3,5 mm Klinkenstecker für Headset; Netzteilbuchse für externes Ladegerät
• Laser: Wellenlänge 630–660 nm; Ausgangsleistung < 1 mW (Laserklasse 2)
• Display: 3,5" Touchscreen
• Schnittstelle: USB
• Datenlogger: 16 GB SD‑Karte (≈100 Mio. Werte)
• Stromversorgung: interne, wiederaufladbare Li‑Ion Akkus, ca. 9 h Betriebszeit, Ladezeit ca. 4 h
• Umgebungstemperatur: -5 … +50 °C
• EMV: DIN EN 61326 konform
• Auto level: automatische Anpassung der Empfindlichkeit zur Unterdrückung von Umgebungsgeräuschen
• Sensitivität: min. 0,1 l/min bei 6 bar, 5 m (≈ 1 €/Jahr Druckluftkosten)
• Gewicht (ohne Headset): 540 g
