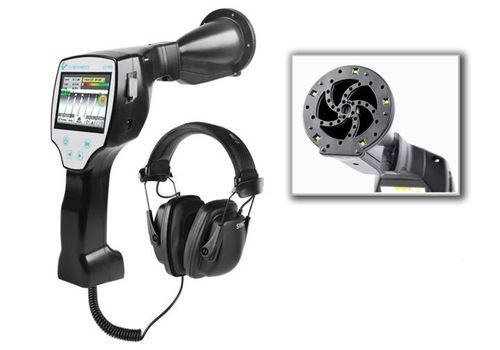

Gerät zur zerstörungsfreien Prüfung durch Ultraschall UltraCam LD 500

Produktinformation
Die UltraCam LD 500/510 ist eine akustische Ultraschallkamera mit 30 MEMS‑Mikrofonen zur Berechnung und Visualisierung eines Ultraschallbildes. Sie macht für den Menschen unhörbare Ultraschallsignale hörbar und zeigt die genaue Leckageposition auf dem Display an, was die Lecksuche auch in lauten Produktionsumgebungen erleichtert.

Funktionen und Vorteile

• Visuelle Anzeige der Leckstelle auf dem Bildschirm
• Lecksuche während des Produktionsbetriebs ohne Anlagenunterbrechung möglich
• Intuitive Bedienung, geringer Schulungsaufwand
• Audioausgabe per Headset zum Hören der Leckquelle
• 5 LEDs und Umgebungslichtsensor für adaptive Beleuchtung in dunklen Bereichen
• Leckschätzfunktion (l/min oder cfm) und Jahreskostenberechnung
• Typische Laufzeit: 7–9 Stunden je nach Nutzung
• Sehr leichte akustische Kamera (Kamera ca. 600 g; Gewicht ohne Headset 540 g)
• Kompatibel mit bestehenden LD 500 / LD 510 Geräten und Zubehör

Anwendungen und Messungen

• Leckdetektion: Identifikation und Lokalisierung von Lecks in Druckluftsystemen sowie Quantifizierung zur Priorisierung von Reparaturen
• Druckabfallmessung: Ermittlung von Druckverlusten zur Lokalisierung kritischer Bereiche
• Luftdurchsatzberechnung: Abschätzung des verlorenen Luftvolumens und der damit verbundenen Energiekosten

Dokumentation und Konnektivität

• Fotodokumentation erkannter Lecks
• USB‑Export von Leckdetails zur Weiteranalyse am PC
• Datenaufzeichnung auf 16‑GB‑SD‑Karte (hohe Speicherkapazität)
• Unterstützung zur Erstellung von ISO 50001 Berichten

Technische Daten

• Arbeitsfrequenz: 40 kHz ± 2 kHz
• Anschlüsse: 3,5‑mm Stereo‑Klinke für Headset; Netzteilbuchse für externes Ladegerät
• Laser: Wellenlänge 630–660 nm; Ausgangsleistung < 1 mW (Laserklasse 2)
• Display: 3,5‑Zoll Touchscreen
• Schnittstelle: USB
• Data Logger: 16 GB SD‑Speicherkarte
• Stromversorgung: interne Li‑Ion Akkus, ca. 9 h Dauerbetrieb, ca. 4 h Ladezeit
• Umgebungstemperatur: -5 … +50 °C
• EMV: DIN EN 61326
• Auto‑Level: passt die Empfindlichkeit automatisch an und unterdrückt Störgeräusche
• Empfindlichkeit: min. 0,1 l/min bei 6 bar in 5 m Entfernung (Beispielequivalenz: ≈ 1 €/Jahr)
• Gewicht: Kamera ca. 600 g; Gewicht ohne Headset 540 g
• Zusatz: Leckschätzung (l/min oder cfm), Jahreskostenberechnung, Fotodokumentation, USB‑Export und ISO 50001 Report‑Erstellung
