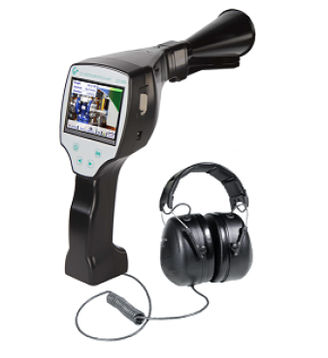

Ultraschall-Leckdetektor LD 510

akustischLaserDruckluft

Produktinformationen
Die Leckortungsgeräte LD 500/LD 510 mit integrierter Kamera sowie Funktionen zur Leckagemessung und -berechnung sind mobile Messgeräte für den täglichen industriellen Einsatz. Dank fortschrittlicher Sensortechnik lassen sich selbst kleinste Leckagen (0,1 l/min, entspricht ca. 1 € p.a.) über große Entfernungen in einem Arbeitsschritt lokalisieren, messen und dokumentieren. Der LD 510 verfügt über eine Kamera, eine Laser-Entfernungsmessung und die Möglichkeit, Leckbilder aufzunehmen und Daten per USB auf den PC zu übertragen.

Set LD 510 – Bestandteile / Bestellnummern
Set LD 510 bestehend aus: 0601 0106
LD 510 Leckagesuchgerät mit Schalltrichter, integrierter Kamera und zusätzlichem Eingang für externe Sensoren, 100 Leak Tags zur Kennzeichnung vor Ort — 0560 0106
Integrierte Laser-Abstandsmessung — Z554 5000
0554 0106 — (zubehör: Transportkoffer)
Schalldichte Kopfhörer — 0554 0104
0530 0104 — (zubehör: Richtrohr mit Richtspitze)
Steckernetzteil — 0554 0009
Spiralkabel zum Anschluss des Ultraschallsensors, Länge 2 m (ausgezogen) — 020001402
Holster mit Umhängegurt für LD 500/510 — 020001795

Vorteile

• Bestimmen Sie Ihre Leckage (l/min) sowie das Einsparpotenzial (€/Jahr)
• Finden Sie kleinste Leckagen auch über große Entfernungen
• Auto level: Passt die Empfindlichkeit automatisch der Umgebung an und blendet Umgebungsgeräusche zuverlässig aus
• Machen Sie Fotos von Leckagen zur Dokumentation
• Beschreiben Sie die Leckage und notwendige Wartungsarbeiten
• Übertragen Sie Leckagedaten via USB auf Ihren PC
• Erstellen Sie Reports gemäß ISO 50001
• Ca. 9 Stunden Dauerbetrieb möglich

Verwendungszwecke / Messarten

• Lecksuche: Identifikation und Lokalisation von Lecks in Druckluftsystemen; Quantifizierung von Größe und Schwere der Lecks zur Priorisierung der Reparaturen.
• Druckabfallmessung: Vergleich von Druckwerten an verschiedenen Punkten zur Erkennung von druckbedingten Verlusten.
• Berechnung der Luftdurchflussrate: Abschätzung des Volumens der durch Lecks verlorenen Luft und der damit verbundenen Energiekosten.

Technische Daten

• Hersteller: CS-Instruments
• Modell: LD 510
• Arbeitsfrequenz: 40 kHz ± 2 kHz
• Anschlüsse: 3,5 mm Klinkenbuchse für Kopfhörer; Netzteilbuchse zum Anschluss eines externen Ladegerätes
• Laser: Wellenlänge 630...660 nm; Ausgangsleistung < 1 mW (Laserklasse 2)
• Versorgung (Ausgang für externen Sensor): 24 VDC ± 10%, Ausgangsstrom 120 mA im Dauerbetrieb
• Display: 3,5" Touchscreen
• Schnittstelle: USB
• Datenlogger: 16 GB SD-Karte (ca. 100 Mio. Werte)
• Stromversorgung: interne Li-Ion Akkus, ca. 9 h Dauerbetrieb, Ladezeit ca. 4 h
• Umgebungstemperatur: 0...+50 °C
• EMV: DIN EN 61326
• Auto level: Passt die Empfindlichkeit automatisch der Umgebung an und blendet Umgebungsgeräusche aus
• Sensitivität: min. 0,1 l/min bei 6 bar, 5 m Abstand (ca. 1 €/Jahr Druckluftkosten)
• Gewicht ohne Kopfhörer: 540 g
• Externer Sensoreingang (NUR LD 510): Spannungsversorgung Ausgang 24 VDC ±10%, 120 mA Dauerbetrieb; Messbereiche und Genauigkeit: siehe externe CS-Instrumente Sensoren
