Isolations-Fehlersuchgerät ISOSCAN® EDS150

Produktübersicht

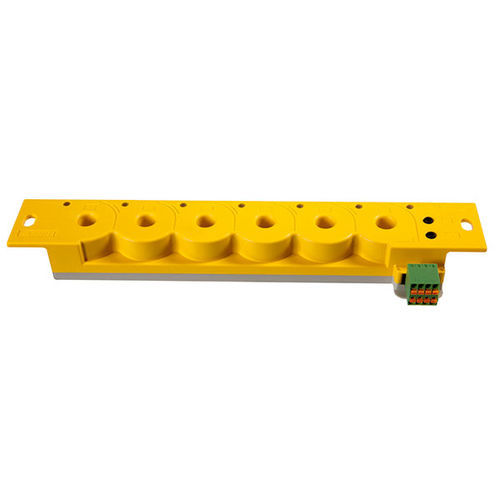

Das ISOSCAN® EDS150 ist ein Isolationsfehlersuchgerät für ungeerdete (IT) Stromversorgungen, ausgelegt für Hauptstromkreise. In Verbindung mit einem ISOMETER® oder dem Lokalisierungsstrom-Generator PGH werden die Lokalisierungsstromimpulse von sechs integrierten Messstromwandlern erfasst und vom EDS150 ausgewertet. Alle stromführenden Leiter eines Abgangs können durch die sechs Messstromwandler geführt werden. Die Verarbeitung und Anzeige einer Alarmmeldung erfolgt innerhalb von maximal 8 s.

Hauptmerkmale

• Automatisierte Isolationsfehlersuche im laufenden Betrieb
• Anwendung: Hauptstromkreise
• 6 Messkanäle mit integrierten Messstromwandlern
• Ansprechempfindlichkeit: 5 mA
• RS-485-Schnittstelle mit BMS-Protokoll (BMS-Adressbereich 3…90)
• Bis zu 88 EDS150 im BMS-Bus → bis zu 528 überwachte Abgänge
• Zyklischer Selbsttest

Funktionsweise
Der vom ISOMETER® oder PGH erzeugte Lokalisierungsstromimpuls läuft durch die überwachten Leiter und wird von den integrierten Messstromwandlern des EDS150 erfasst. Das Gerät wertet diese Signale aus, um den betroffenen Abgang zu identifizieren.

Bus und Erweiterung

• Vernetzung von bis zu 88 EDS150 über RS-485 (BMS) zur Überwachung von bis zu 528 Abgängen
• BMS-Aktivität wird durch eine Melde-LED angezeigt
• Alarmmeldung mit Anzeige (z. B. MK2430) in ≤ 8 s

Anwendungen

• Isolationsfehlersuche in AC-, AC/DC- und DC-IT-Systemen
• Überwachung von DC-Hauptstromkreisen in Industrieanlagen, Kraftwerken und Schiffen

Varianten
Typ | Versorgungsspannung | Art. Nr.
EDS150 | AC 17…24 V, 50…60 Hz / DC 14…28 V | B91080103

Optionales Zubehör
Typ | Versorgungsspannung | Ausgangsspannung | Art. Nr. | Erläuterung
AN410 | AC 90…264 V, 47…63 Hz / DC 120…370 V | DC 24 V, 420 mA | B924209 | Versorgt bis zu sechs EDS151
AN450 | AC 230 V, 50…60 Hz | AC 20 V, 500 mA | B924201 | Versorgt bis zu sechs EDS151
AN450-133 | AC 127 V, 50…60 Hz | AC 20 V, 500 mA | B924203 | Versorgt bis zu sechs EDS151

Downloads (Auszug)
Datasheet, Handbuch und CE-Erklärung sowie Produkt-Flyer (EDS150/151 Datasheet; EDS150 Handbuch; CE-Erklärung; Healthcare EDS Flyer; Industrial EDS Flyer).

Technische Daten / Spezifikationen

• Messkanäle: 6 pro EDS150 (integrierte Messstromwandler)
• Maximale kombinierte Überwachung: 88 EDS150 via RS-485 (BMS) → bis zu 528 Abgänge
• Ansprechempfindlichkeit: 5 mA
• Ansprechzeit (AC, IEC 61557-9): bis zu 8 s
• Schnittstelle: RS-485 mit BMS-Protokoll
• BMS-Adressbereich: 3…90
• Versorgungsspannung (EDS150): AC 17…24 V, 50…60 Hz / DC 14…28 V
• Artikelnummer (EDS150): B91080103
• Zyklischer Selbsttest; Melde-LED für BMS-Aktivität
