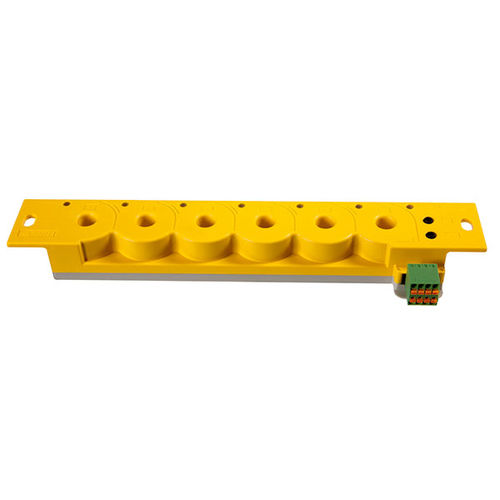

Isolations-Fehlersuchgerät ISOSCAN® EDS151

Kurzbeschreibung
Das ISOSCAN® EDS151 ist ein Isolationsfehlersuchgerät zur automatischen Suche nach Fehlern pro Abgang in ungeerdeten Stromversorgungssystemen (IT-Systeme) in Verbindung mit dem ISOMETER® isoMED427P. Es erfasst Prüfstromimpulse über sechs integrierte Messstromwandler und wertet diese zur schnellen Alarmierung und Anzeige aus.

Hauptmerkmale

• Automatische Isolationsfehlersuche im laufenden Betrieb
• Anwendung: Steuer- und Überwachungsstromkreise
• 6 Messkanäle mit integrierten Messstromwandlern
• RS-485-Busanschluss (BMS-Protokoll) für skalierbare Überwachung
• Zyklischer Selbsttest und Anzeige von Busaktivitäten

Merkmale (Detail)

• Einsetzbar in AC-, AC/DC- und DC-IT-Systemen
• Ansprechempfindlichkeit: 0,5 mA
• Maximale Ansprechzeit (Alarm + Anzeige): ≤ 8 s im AC-Netz (IEC 61557-9)
• Bis zu 88 EDS151 pro RS-485-Bus → bis zu 528 überwachte Abgänge
• BMS-Adressbereich: 3…90
• RS-485-Schnittstelle mit BMS-Protokoll

Anwendungen

• Isolationsfehlersuche in medizinischen, industriellen und maritimen IT-Systemen
• DC-Hauptkreise in Anlagen, Kraftwerken und Schiffen
• Überwachung von Steuer- und Meldestromkreisen

ISOSCAN® EDS151 Varianten
Typ | Versorgungsspannung* | Art. Nr.
EDS151 | AC 17…24 V, 50…60 Hz / DC 14…28 V | B91080101

Optionales Zubehör (Auswahl)
Typ | Versorgungsspannung | Ausgangsspannung | Art. Nr. | Hinweis
AN410 | AC 90…264 V, 47…63 Hz / DC 120…370 V* | DC 24 V, 420 mA | B924209 | Versorgt bis zu 6 EDS151
AN450 | AC 230 V, 50…60 Hz | AC 20 V, 500 mA | B924201 | Versorgt bis zu 3 EDS151

Downloads (verfügbare Dokumente)

• Datasheet: EDS151 (EN)
• Handbuch: EDS151 (EN)
• CE-Konformitätserklärung: EDS151
• Produktänderungsmitteilung: EDS151 - Softwareänderung (EN)
• Flyer: Healthcare EDS
• Flyer: Industrial EDS

Hinweis
Die vom ISOMETER® isoMED427P erzeugten Prüfstromimpulse werden von den integrierten Messstromwandlern erfasst und vom EDS151 ausgewertet. Die integrierten Wandler ermöglichen das Durchführen aller stromführenden Leiter eines Abgangs durch ein Gerät. Die Buskopplung erlaubt eine skalierbare Überwachung mehrerer Abgänge.

Technische Daten

• Modellname: ISOSCAN® EDS151
• Messkanäle: 6 pro Gerät
• Integrierte Messstromwandler: 6
• Ansprechempfindlichkeit: 0,5 mA
• Maximale Ansprechzeit: ≤ 8 s (IEC 61557-9)
• Bus/Schnittstelle: RS-485 mit BMS-Protokoll
• Max. Geräte am BMS-Bus: 88 (bis zu 528 Abgänge)
• BMS-Adressbereich: 3…90
• Versorgungsspannung (EDS151): AC 17…24 V, 50…60 Hz oder DC 14…28 V
• Optionale Versorgungen: AN410 (DC 24 V, 420 mA) versorgt bis zu 6 EDS151; AN450 (AC 20 V, 500 mA) versorgt bis zu 3 EDS151
• Selbsttest: zyklische Selbsttestfunktion
• Art. Nr. (EDS151): B91080101
