Isolations-Fehlersuchgerät ISOSCAN® EDS440 series

Produktübersicht

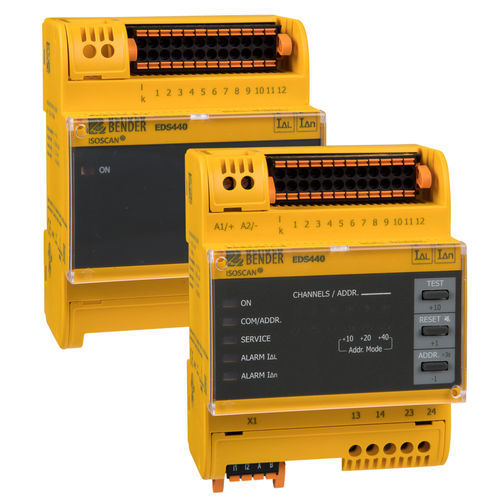

Das Isolationsfehlersuchgerät ISOSCAN® EDS440 lokalisiert Isolationsfehler in ungeerdeten Stromversorgungen (IT-Systeme) in Verbindung mit einem ISOMETER® iso685-D-P oder dem Prüfstrom-Injektor PGH. Das Gerät wertet Prüfstromsignale aus, die über Messstromwandler (CT) erfasst werden. Pro EDS440 sind bis zu 12 CT-Eingänge möglich; bis zu 50 EDS440 können über RS-485 (BS-Bus) vernetzt werden, sodass bis zu 600 Abgänge überwacht werden können.

Kerndaten

• Automatisierte Isolationsfehlersuche im laufenden Betrieb
• Anwendung: Hauptstromkreise und Steuerstromkreise
• 12 Messkanäle für Messstromwandler
• Wandleranschlussüberwachung (CT)
• Universelles, modulares Systemkonzept für flexible Integration
• Optionale Erweiterung um 12 Relaiskanäle (IOM441-S)
• Wählbares Fehlerspeicherverhalten
• Einstellbare Ansprechempfindlichkeit, typ. 2…10 mA (variantenabhängig)
• AC-Differenzstrommessung mit einstellbarem Ansprechwert
• Zwei Alarmrelais (je ein Schließer), Schließer- oder Öffnerbetrieb wählbar
• Externer Test/Reset-Eingang
• Zentrale Anzeige fehlerhafter Abgänge
• Serielle Schnittstelle RS-485 (BS-Bus), Adressbereich 2…79; Modbus RTU

Anwendungen

• Isolationsfehlersuche in AC-, 3AC- und DC-IT-Systemen
• Haupt- und Steuerstromkreise in Industrieanlagen und Schiffen
• Diodenentkoppelte DC-IT-Systeme in Kraftwerken
• Netze in medizinisch genutzten Räumen

Varianten
Typ | Versorgungsspannung U_S* | Ansprechwert | LED-Display | Option "W" | Art.-Nr.
EDS440-S-1 | DC 24 V | 2…10 mA | -- | -- | B91080201
EDS440W-S-1 | DC 24 V | 2…10 mA | -- | ✓ | B91080201W
EDS440-L-4 | AC/DC 24…240 V | 2…10 mA | ✓ | -- | B91080202
EDS440W-L-4 | AC/DC 24…240 V | 2…10 mA | ✓ | ✓ | B91080202W
EDS440-LAF-4 | AC/DC 24…240 V | 10 mA (fest) | ✓ | -- | B91080209

Optionales Zubehör
Typ | Versorgungsspannung U_S | Art.-Nr.
DI-1PSM (RS-485-Verstärker) | AC/DC 24 V ± 20 % | B95012044
DI-2USB (Schnittstellenumsetzer RS-485/USB, mit USB-Kabel) | Über USB versorgt | B95012045
IOM441-S (Input/Output-Modul) | 12-fach Relaismodul | B95012057

Messstromwandler (Auswahl)
Typ | Innendurchmesser / mm | Bauform | Art.-Nr.
CTAC20 | ø 20 | rund | B98110005
CTAC35 | ø 35 | rund | B98110007
CTAC60 | ø 60 | rund | B98110017
CTAC120 | ø 120 | rund | B98110019
CTAC210 | ø 210 | rund | B98110020
Alternativ sind teilbare, flexible und rechteckige Wandler verfügbar (CTAS, Wx, WRx) mit entsprechenden Bestellnummern

Technische Daten

• Eingänge: bis zu 12 Messstromwandler pro EDS440
• Systemausbau: bis zu 50 EDS-Geräte per RS-485 (BS-Bus) → bis zu 600 Abgänge
• Ansprechempfindlichkeit: einstellbar, typ. 2…10 mA (LAF-Variante 10 mA fest)
• Messung: AC-Reststrommessung mit konfigurierbarem Ansprechwert
• Relais: zwei Alarmrelais mit je einem Schließer; Schließer- oder Öffnerbetrieb wählbar
• Optional: Erweiterung durch 12 Relaiskanäle (IOM441-S)
• Wandleranschlussüberwachung integriert
• Schnittstelle: RS-485 (BS-Bus), Modbus RTU; Adressbereich 2…79
• Zentrale Anzeige fehlerhafter Abgänge; externer Test/Reset-Eingang
• Versorgungsvarianten: DC 24 V und AC/DC 24…240 V je nach Typ
• Modulares Konzept zur Integration in übergeordnete Leit- und Visualisierungssysteme
