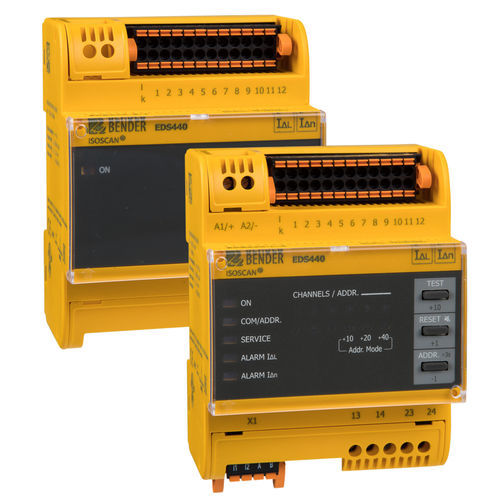

Isolations-Fehlersuchgerät / Batterie ISOSCAN® EDS441

Produktübersicht
Die ISOSCAN® EDS441 Isolationsfehlersuchgeräte arbeiten mit dem ISOMETER® iso685-D-P oder dem Prüfstromgenerator PGH zusammen, um Prüfstromsignale in ungeerdeten Stromversorgungen (IT‑Systeme) zu erfassen und auszuwerten. Pro Gerät können bis zu 12 Messstromwandler (CT) angeschlossen werden. Über RS-485 (BS‑Bus) lassen sich bis zu 50 EDS‑Geräte vernetzen, womit bis zu 600 Abgänge überwacht werden können.

Hauptmerkmale

• Automatisierte Isolationsfehlersuche im laufenden Betrieb
• 12 Messkanäle für CT
• Wandleranschlussüberwachung und zentrale Fehleranzeige
• Ansprechempfindlichkeit 0,2…1 mA; AC‑Differenzstrommessung mit einstellbarem Schwellwert
• Zwei Alarmrelais (jeweils ein Schließer), Schließer-/Öffnerbetrieb wählbar
• Modulares, universelles Systemkonzept; optionale Erweiterung IOM441‑S (12 Relais)
• Serielle Schnittstelle RS‑485 (BS‑Bus), Modbus RTU; Adressbereich 2…79

Anwendungen

• Isolationsfehlersuche in AC-, 3AC‑ und DC‑IT‑Systemen
• Haupt- und Steuerstromkreise in Industrieanlagen und Schiffen
• Diode‑entkoppelte DC‑IT‑Systeme in Kraftwerken
• Strom- und Steuerkreise in medizinisch genutzten Räumen (mit geeigneter Überwachung)

Varianten (Auszug)
EDS441‑S‑1 | AC/DC 24…240 V | 0,2…1 mA | B91080204
EDS441W‑S‑1 | AC/DC 24…240 V | 0,2…1 mA | B91080204W
EDS441‑L‑4 | AC/DC 24…240 V | 0,2…1 mA | B91080205
EDS441W‑L‑4 | AC/DC 24…240 V | 0,2…1 mA | B91080205W

Optionales Zubehör (Auszug)
DI‑1PSM (RS‑485 Repeater) | AC/DC 24 V ±20% | B95012044
DI‑2USB (Schnittstellenwandler RS‑485/USB) | USB‑basiert | B95012045
IOM441‑S (12‑faches Relais I/O‑Modul) | - | B95012057

Messstromwandler (Beispiele)
CTAC20/1 | Innen Ø 20 mm | rund | B98110006
CTAC35/1 | Innen Ø 35 mm | rund | B98110008
CTAS50/01 | Innen Ø 50 mm | teilbar | B98110012

Technische Daten

• Ansprechempfindlichkeit: 0,2…1 mA
• Bis zu 12 CT pro Gerät; Systemausbau bis zu 50 EDS (RS‑485) und 600 Abgänge
• Versorgungsspannung (variantabhängig): AC/DC 24…240 V
• Schnittstellen: RS‑485 (BS‑Bus), Modbus RTU; Adressbereich 2…79
• 2 Alarmrelais; externer Test/Reset‑Eingang; Wandlerüberwachung
