Isolations-Fehlersuchgerät / Batterie ISOSCAN® EDS30

Übersicht

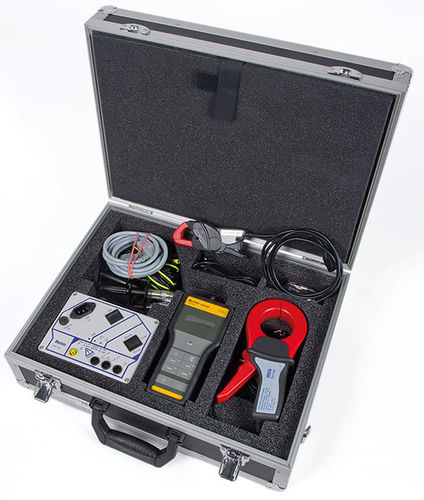

Das ISOSCAN® EDS30… ist ein tragbares System zur Isolationsfehlersuche zur Lokalisierung von Isolationsfehlern in ungeerdeten (IT) Systemen. Alle erforderlichen Komponenten sind in einem stabilen Aluminiumkoffer für den Transport untergebracht.

Hauptfunktionen

• Mobile Isolationsfehlersuche für IT‑Systeme (AC 42…460 Hz 0…790 V / DC 0…960 V) oder für spannungsfreie Systeme
• Differenzstrommessung in TN/TT‑Systemen
• Anwendung in Haupt‑ und Steuerstromkreisen
• Messzangen Ø 20 / 52 mm (Ø 115 mm optional)
• Stabiler Aluminium‑Koffer mit geordneter Aufbewahrung
• Prüfstrom‑Generatoren PGH18… mit variablem Prüfstrom 1…25 mA
• Integrierte Prüfspannung für spannungsfreie Systeme (PGH186)

Isolationsfehlersuchgerät EDS195PM

• Beleuchtetes LC‑Display, 3 × 16 Zeichen
• Messzangen 20/52 mm im Lieferumfang
• Akkubetrieb (Netzgerät im Lieferumfang)
• Ansprechwerte Isolationsfehlersuche: Hauptstromkreise 2…10 mA; Steuerstromkreise 0,2…1 mA
• Bereich Differenzstrommessung: 10 mA…10 A
• Umschaltbare Betriebsart: Isolationsfehlersuche / Differenzstrommessung

Anwendungen

• IT‑Systeme ohne fest installiertes EDS zur Isolationsfehlersuche:

  • EDS3090PG – für Hauptstromkreise bis AC 20…575 V 42…460 Hz, DC 20…504 V (mit AGE185 bis AC 500…790 V / DC 400…960 V)
  • EDS3091PG – für Steuerstromkreise bis AC 20…265 V 42…460 Hz, DC 20…308 V
  • EDS3096PG – für Hauptstromkreise bei allpolig abgeschaltetem IT‑System bis AC 0…575 V 42…460 Hz, DC 0…504 V
  • EDS3096PV – für Photovoltaikanlagen (mit PGH186 / AGE185 zur Erweiterung des Spannungsbereichs)
• IT‑Systeme mit installiertem EDS‑System:

  • EDS3090 – für Hauptstromkreise mit installiertem EDS460/490
  • EDS3091 – für Steuerstromkreise mit installiertem EDS461/491

Varianten ISOSCAN® EDS30…
Typ | Versorgungsspannung | Nennspannung | Art.-Nr.
EDS3090 | | AC 20…575 V, 42…460 Hz und DC 20…504 V | B91082026
EDS3090PG | AC 230 V, 50…60 Hz | AC 20…575 V, 42…460 Hz und DC 20…504 V | B91082021
EDS3090PG-13 | AC 90…132 V, 50…60 Hz | AC 20…575 V, 42…460 Hz und DC 20…504 V | B91082022
EDS3096PG | AC 230 V, 50…60 Hz | AC 0…575 V, 42…460 Hz und DC 0…504 V | B91082025
EDS3096PG-13 | AC 90…132 V, 50…60 Hz | AC 0…575 V, 42…460 Hz und DC 0…504 V | B91082029
EDS3091 | | AC 20…265 V, 42…460 Hz und DC 20…308 V | B91082027
EDS3091PG | AC 230 V, 50…60 Hz | AC 20…265 V, 42…460 Hz und DC 20…308 V | B91082023
EDS3091PG-13 | AC 90…132 V, 50…60 Hz | AC 20…265 V, 42…460 Hz und DC 20…308 V | B91082024
EDS3092PG | AC 230 V, 50…60 Hz / AC 230 V, 50…60 Hz | AC 20…265 V, 42…460 Hz und DC 20…308 V / AC 20…575 V, 42…460 Hz und DC 20…504 V | B91082030
EDS3096PV | AC 230 V, 50…60 Hz | AC 20…575 V, 42…460 Hz und DC 20…504 V | B91082031

Lieferumfang (Auswahl)
Typ | Isolationsfehlersuchgerät | Prüfstrom‑Generator | Messzangen 20 mm | Messzangen 52 mm
EDS3090 | EDS195PM | | PSA3020 | PSA3052
EDS3090PG | EDS195PM | PGH185 | PSA3020 | PSA3052
EDS3096PG | EDS195PM | PGH186 | PSA3020 | PSA3052
EDS3091 | EDS195PM | | PSA3320 | PSA3352
EDS3092PG | EDS195PM | PGH183 / PGH185 | PSA3320 / PSA3020 | PSA3352 / PSA3052

Optionales Zubehör

• PSA3165 – Messzange Ø 115 mm für EDS3090… / EDS3096… (Art.-Nr. B980852)
• AGE185 – Ankoppelgerät zur Erweiterung des Spannungsbereichs des PGH185/186 (AC 42…460 Hz 500…790 V, DC 400…960 V) (Art.-Nr. B980305)
• EDS165-SET – Zubehör zur Fehlersuche in diodenentkoppelten Netzen (Art.-Nr. B91082007)

Technische Daten

• Frequenzbereich: 42…460 Hz
• Nennspannungsbereiche: abhängig von der Variante (z. B. AC 20…575 V / DC 20…504 V; AC 0…575 V / DC 0…504 V; Steuerstromkreise AC 20…265 V / DC 20…308 V)
• Differenzstrommessung (EDS195PM): 10 mA…10 A
• Ansprechwerte Isolationsfehlersuche: Hauptstromkreise 2…10 mA; Steuerstromkreise 0,2…1 mA
• Messzangen: Ø 20 mm und Ø 52 mm im Lieferumfang; Ø 115 mm optional (PSA3165)
• Prüfstrom‑Generatoren PGH18x: variabler Prüfstrom 1…25 mA; PGH186 mit integrierter Prüfspannung für spannungsfreie Systeme
• EDS195PM: beleuchtetes LC‑Display 3×16; Akku‑Betrieb (Netzgerät inkl.)
• Gehäuse: robuster Aluminium‑Koffer für Transport und Lagerung
