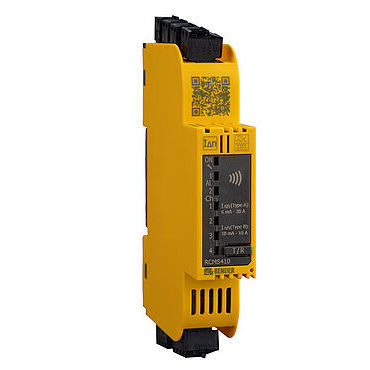

Differenzstrom-Überwachungssystem LINETRAXX® SmartDetect RCMS410

für Transformatorenkompaktkontinuierlich

Produktübersicht

• 4 Kanäle in einem kompakten Gehäuse
• Wechsel-, puls- und/oder allstromsensitive Messung je Kanal
• Analyse der Oberschwingungen bis zur 400. Harmonischen (FFT)
• Einstellbares Frequenzverhalten
• Kommunikation über verschiedene Schnittstellen

Produktzusammenfassung
Das LINETRAXX® SmartDetect RCMS410 / RCMS425-L / RCMS425-D ist ein Differenzstrom-Überwachungsgerät (RCM) für geerdete Stromversorgungsnetze, empfindlich gegenüber Wechselstrom, gepulstem Gleichstrom und glattgleichstrom. Es misst Differenzströme von 2 mA bis 70 A (abhängig vom Messwandler und der Konfiguration) im Frequenzbereich DC, 15 Hz bis 20 kHz. Entsprechende Messstromwandler (z. B. CTUB100-, CTAC-Serien) müssen an den Differenzstromeingängen angeschlossen werden. Vorwarn- und Hauptalarm-Ansprechwerte sind pro Kanal einstellbar; die Auswertung kann als RMS (AC/DC) oder getrennt nach AC- und DC-Komponenten erfolgen. Alarmanzeige über LEDs (RCMS410, RCMS425-L) bzw. TFT-Display (RCMS425-D); Alarmmeldungen sind zusätzlich über digitale Ausgänge und Modbus RTU möglich. Die Geräte bieten digitale I/Os und einen analogen Ausgang. Parameter können über Modbus RTU oder NFC mit der Bender Connect App eingestellt werden. Erweiterungsfunktionen sind über Software-Funktionsmodule erhältlich.

Besondere Merkmale

• Vier Kanäle für Wechsel-, gepulste DC- oder allstromsensitive Messung
• Einstellbares Frequenzverhalten
• Oberwellenanalyse (FFT) bis zur 400. Harmonischen
• Funktionserweiterung durch freischaltbare Module
• Einfache Konfiguration via NFC (Bender Connect App)
• Kundenspezifische Werkseinstellungen möglich

Differenzstrommessung

• Differenzstrom-Überwachungsgerät gemäß DIN EN 62020-1 (IEC 62020-1)
• Vier Messkanäle (jeder Kanal kann alternativ als Digitaleingang konfiguriert werden)
• Charakteristiken wählbar: Typ A, Typ F, Typ B und Typ B+ (abhängig von Konfiguration/Funktionsmodul)
• Effektivwertmessung AC/DC und getrennte AC- und DC-Komponenten
• Frequenzbereich: DC, 15 Hz … 20 kHz
• Oberschwingungsanalyse bis zur 400. Harmonischen; THD-Berechnung

Ansprechwertüberwachung

• Hauptalarm mit einstellbarem Ansprechdifferenzstrom IΔn
• Vorwarnung: 10…100 % des Ansprechdifferenzstroms IΔn
• Getrennte Auswertung von AC/DC (RMS) oder AC- und DC-Komponenten
• Ansprechbereich Beispiele:
  - Typ A: 6 mA…30 A
  - Typ F: 6 mA…30 A (15 Hz…20 kHz)
  - Typ B/Typ B+: 10 mA…10 A (nur mit Funktionsmodul B)
• Messarten je Kanal: Überstrom (Standard), Unterstrom oder Fensterfunktion
• Einstellbare Verzögerungszeiten (Ansprech- und Freigabeverzögerung)
• Wählbares Fehlerspeicherverhalten je Kanal; Preset- und Reload-Funktionen; konfigurierbare Startverzögerung und Startzustand
• Permanente Messstromwandler-Anschlussüberwachung

Anzeige und Bedienung

• NFC-Schnittstelle zur Parametrierung mit der Bender Connect App
• RCMS410 und RCMS425-L: LED-Bargraph, Gerätestatus-LED, LEDs für Vorwarnung und Hauptalarm, Alarm-LED je Kanal
• RCMS425-D: TFT-Display, Gerätestatus-LED, Alarm-LED, Volltextmenü, 4-Tasten-Navigation
• Integrierte kombinierte Test-/Reset-Taste; Anschluss für externe Tasten möglich
• Optional plombierbare Klarsichtabdeckung

Schnittstellen

• Digitaleingang (I), Digitaleingang/-ausgang (Q) und multifunktionaler Digital-/Analogausgang (M+)
• Alarmrelais K1 und K2 (bei RCMS425-L und RCMS425-D)
• Modbus RTU (RS-485) zur Kommunikation
• NFC-Schnittstelle zur Parametrierung im bestromten und unbestromten Zustand

Versorgungsspannung

• DC 24 V (RCMS410)
• Weitbereichsnetzteil AC/DC 100 … 240 V (RCMS425-L und RCMS425-D möglich)

Anwendungen

• Messung und Auswertung von Differenzströmen, Fehler- und Nennströmen von Verbrauchern und Anlagen
• Überwachung ortsfester elektrischer Anlagen als Alternative zu periodischen Prüfungen
• Erkennen schleichender Isolationsverschlechterungen zur vorbeugenden Instandhaltung
• Überwachung brandgefährlicher Ströme in exponierten Bereichen
• EMV-Überwachung von TN‑S-Systemen für Streuströme und zusätzliche N‑PE‑Brücken
• Überwachung von PE- und Schutzleiterverbindungen auf Stromfreiheit
• Überwachung von N‑Leitern auf Überlast durch Oberschwingungen

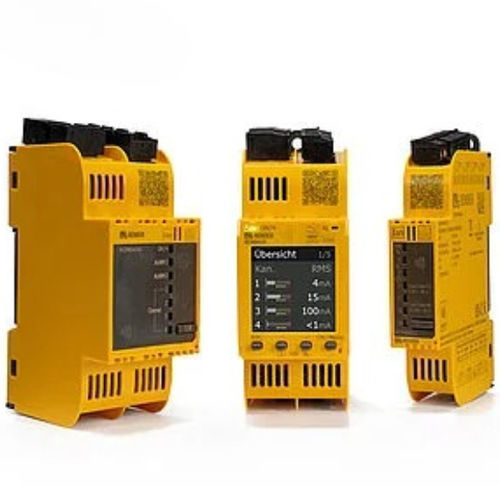

Typen/Varianten (Typ | Anzeige | IOs; Relais | Versorgung | Bauform)
RCMS410 | LED-Bargraph | M+, Q, I | DC 24 V | 1 TE
RCMS425-L | LED-Bargraph | M+, Q, I; K1, K2 | DC 24 V; AC/DC 100...240 V | 2 TE
RCMS425-D | TFT-Display | M+, Q, I; K1, K2 | DC 24 V; AC/DC 100...240 V | 2 TE

Funktionsmodule (Software-Lizenzen)
Module: A = Oberwellenanalyse (FFT); B = Allstromsensitive Messung (für Typ B/B+ Wandler); C = Fremdwandleranbindung Typ A. Module können ab Werk oder nachträglich als unbefristete Lizenzen freigeschaltet werden.

Optionales Zubehör (Auszug)

• Funktionsmodul A (Oberwellenanalyse)
• Funktionsmodul B (Allstromsensitive Messung für Typ B/B+)
• Funktionsmodul C (Fremdwandleranbindung Typ A)
• STEP-PS Versorgungsgeräte in verschiedenen Leistungsklassen
• Verschiedene Messstromwandler-Serien (CTUB100, CTBS25, CTAC, WR-/WS-Serien)

Technische Daten

• Produktfamilie: LINETRAXX® SmartDetect RCMS
• Messkanäle: 4
• Messbereich Differenzstrom: ca. 2 mA … 70 A (abhängig von Wandler und Konfiguration)
• Frequenzbereich: DC, 15 Hz … 20 kHz (konfigurierbar)
• Oberwellenanalyse: bis zur 400. Harmonischen, THD-Berechnung
• Messarten: RMS (AC/DC), separate AC- und DC-Komponenten
• Ansprechdifferströme: typabhängig (z. B. Typ A: 6 mA … 30 A; Typ B/B+: 10 mA … 10 A mit Modul B)
• Schnittstellen: Modbus RTU (RS-485), NFC, digitale I/Os, Relais (modellabhängig)
• Versorgung: DC 24 V oder AC/DC 100…240 V (modellabhängig)
• Anzeige: LED-Bargraph (RCMS410/RCMS425-L) oder TFT-Display (RCMS425-D)
