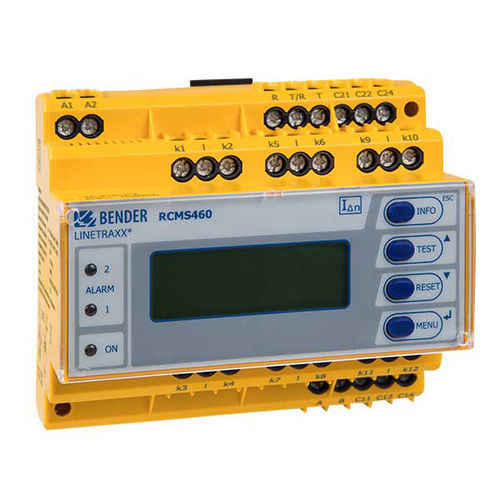

Differenzstrom-Überwachungssystem LINETRAXX® RCMS460-D

für TransformatorenRS-485kontinuierlich

Produktübersicht
Das LINETRAXX® RCMS460-D ist ein Differenzstrom-Überwachungsgerät zur Erkennung und Auswertung von Fehler-, Differenz- und Betriebsströmen in geerdeten Stromversorgungen. Jedes Gerät bietet 12 Messkanäle und unterstützt geschlossene, teilbare oder flexible Messstromwandler. Mehrere Geräte lassen sich über den BMS-Bus (RS-485) zu einer skalierbaren Überwachungsanlage verbinden.

Merkmale

• Wahlweise AC-, gepulste DC- oder AC/DC-Empfindlichkeit (Typ A/B) durch Auswahl des Messstromwandlers pro Kanal
• Echte r.m.s.-Messung
• 12 Messkanäle pro Gerät (Differenzstrommessung oder Digitaleingang)
• Skalierbares System: bis zu 90 Geräte → bis zu 1080 Messkanäle über BMS-Bus
• Schnelle Parallelabfrage; einstellbare Ansprechbereiche und Zeitverzögerungen
• Frequenzverhalten einstellbar für Personen-, Brand- und Anlagenschutz

Zusatzfunktionen

• Historienspeicher mit Zeitstempel (300 Datensätze) und Datenlogger (300 Datensätze/Kanal)
• Analyse von Harmonischen, DC und THD
• Alarmausgänge: zwei Relais mit Wechslerkontakten (gerätabhängig); RCMS490: ein Kontakt pro Kanal
• Arbeits-/Ruhestrom- und Fehlerspeicherverhalten wählbar; Anschluss für externe Test/Reset-Taste
• Beleuchtetes Grafikdisplay und Melde-LEDs; Passwortschutz für Einstellungen
• Permanente Messstromwandler-Anschlussüberwachung; Datenaustausch über BMS-Bus (RS-485); RoHS-konform

Anwendungen

• Messung und Auswertung von Differenz-, Fehler- und Betriebsströmen im Frequenzbereich 0…2000 Hz oder 42…2000 Hz abhängig vom eingesetzten Wandler
• Überwachung brandgefährlicher Ströme in feuergefährdeten Bereichen
• EMV-Überwachung von TN-S-Systemen auf ‚vagabundierende‘ Ströme und zusätzliche N–PE-Brücken
• Überwachung von N-Leitern auf Überlast durch Oberschwingungen und Prüfung der Stromfreiheit von PE/Equipotential-Verbindungen
• Überwachung fester elektrischer Einrichtungen zur Festlegung von Prüffristen (z. B. DGUV V3)
• Personen- und Brandschutz durch schnelle Abschaltung; Überwachung von Digitaleingängen

Varianten (Auszug)
RCMS460-D-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053001
RCMS460-D4-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053009
RCMS460-D-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053002
RCMS460-D4-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053010

Optionales Zubehör (Auszug)

• Netzteile STEP-PS/1 AC/24 DC (verschiedene Kapazitäten für CTUB100-Anzahl) | B94053110…B94053112
• DI-1PSM RS-485-Zwischenverstärker | B95012044
• COM465IP Gateway und Funktionspakete zur Integration (Modbus TCP, Visualisierung) | B95061065 / B75061xxx
• Condition Monitor CP907-I / CP915-I für TCP/IP-Anbindung | B95061031…B95061034

Messstromwandler (Auswahl)

• Pulsstromsensitive: CTAC20 ø20 B98110005, CTAC35 ø35 B98110007, WR70x175S B11738, WS20x30 B98080601
• Allstromsensitive (Typ B): CTUB102/CTBC20 ø20 B78120011, CTBS25 ø25 B98120060
• Flexible WF-Serie: WF170-1 ø170 B78080201, WF1200-2 ø1200 B78080210

Downloads

• RCMS460/RCMS490 Handbuch (PDF)
• RCMS460/RCMS490 Datenblatt (PDF)
• RCMS460-490 CE / UKCA Deklarationen (PDF)
• CTUB100 Anschluss-Addendum (Technical info)

Technische Daten (Kurz)

• Messkanäle pro Gerät: 12
• Max. vernetzbare Geräte: 90 (→ bis zu 1080 Messkanäle)
• Ansprechbereiche: z. B. 10 mA…10 A (0…2000 Hz); 6 mA…20 A (42…2000 Hz); 100 mA…125 A (42…2000 Hz) für D4-Versionen
• Echte r.m.s.-Messung; Analyse Harmonische/DC/THD
• Historienspeicher und Datenlogger: 300 Datensätze / 300 Datensätze/Kanal
• Alarmausgänge, Display, einstellbares Frequenzverhalten und Verzögerungen; Passwortschutz
• Permanente CT-Anschlussüberwachung; Kommunikation über BMS-Bus (RS-485)
