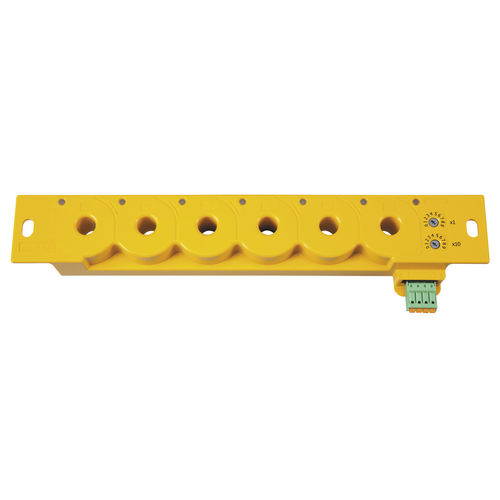

Differenzstrom-Überwachungssystem LINETRAXX® RCMS150

AlarmModbusRS-485

Produktübersicht
Die sechskanaligen LINETRAXX® RCMS150 Differenzstrom-Überwachungsgeräte sind allstromsensitive (Typ B) Messwerterfassungsgeräte zur Messung von Gleich- und Wechselfehlerströmen in geerdeten Stromversorgungen. Sie erfassen Differenzströme bis IΔ = 500 mA im Frequenzbereich DC…2 kHz und eignen sich zur Überwachung von Endstromkreisen bis 32 A und einer Überwachungsspannung von 300 V. Jeder Kanal bietet zwei separat einstellbare Ansprechwerte zur Unterscheidung von Vorwarnung und Alarm. Messwerte und Alarmzustände können per RS-485 übertragen und Parameter konfiguriert werden.

Funktion, Messung und Kommunikation

• Permanente Differenzstromüberwachung als Alternative zu periodischen Isolationsprüfungen
• Allstromsensitive Messwerterfassung (Typ B) mit 6 Kanälen (K1…K6)
• Reine DC-Fehlerauswertung möglich
• Platzsensitive Bauform für beengte Einbausituationen
• RS-485-Schnittstelle mit Modbus RTU oder BMS-Protokoll für Datenübertragung und Visualisierung
• Parametrierung und Mess-/Alarmübertragung über RS-485

Merkmale

• Messbereich Differenzstrom IΔ bis 500 mA; Frequenzbereich DC…2 kHz
• Je Kanal 2 Messkanäle: 1 × RMS und 1 × DC
• 2 getrennt einstellbare Ansprechwerte pro Kanal (Vorwarnung + Alarm)
• Permanente Selbstüberwachung und vollständig abgeschirmte Messstromwandler zur Reduzierung magnetischer Störeinflüsse
• Hutschienen- oder Schraubbefestigung für Standard-Verteiler
• Kompatibel mit Bender-Gateways (z. B. COM465IP, CP9…)

Interfaces & Varianten

• RCMS150: RS-485 mit BMS-Protokoll. Adressbereich 2…90 (Gerät). Bis zu 89 Geräte auf einem Bus.
• RCMS150-01: RS-485 mit Modbus RTU. Adressbereich 1…99 über Potentiometer am Gerät; 1…247 über Bus. Bis zu 247 Geräte auf einem Bus.

Anwendungen

• Messung und Überwachung von Gleich- und Wechselströmen bis IΔ = 500 mA (DC 0…2 kHz)
• Überwachung von Endstromkreisen bis 300 V und 32 A
• Integration in Anlagen- oder Gebäudemonitoring; geeignet für beengte Einbausituationen
• Betrieb bis zu 2000 m über NN

Varianten
RCMS150 | DC 24 V | BMS | B94053025
RCMS150-01 | DC 24 V | Modbus RTU | B94053026
RCMS150-W-01 | DC 24 V | Modbus RTU | B94053026W

Optionales Zubehör
Montageclip für Hutschiene — B91080110
Condition Monitor mit integriertem Gateway (COM465IP / CP907-I Varianten) — B95061065 / B95061031 / B95061032
RS-485 Zwischenverstärker DI-1DL — B95012047
Differenzstrom-Überwachungsgerät* (RCMS460/RCMS490 Varianten) — B94053001 / B94053002 / B94053005 / B94053006
*In diesem Fall ist kein Condition Monitor/Gateway erforderlich; geeignet nur zur Messwert- und Alarmanzeige, nicht zur Parametrierung.

Technische Daten

• Serie: LINETRAXX® RCMS150
• Gerätetyp: allstromsensitives Differenzstrom-Überwachungsgerät (Typ B)
• Anzahl Kanäle: 6 (K1…K6), 2 Messkanäle pro Kanal (1 × RMS, 1 × DC)
• Messbereich IΔ: bis 500 mA; Frequenzbereich DC…2 kHz
• Bemessungsspannung überwachter Kreis: 300 V; Bemessungsstrom (Laststrom) max. 32 A
• Versorgung: DC 24 V
• Schnittstelle: RS-485 (BMS oder Modbus RTU)
• Ansprechwerte: 2 pro Kanal
• Adressierung: RCMS150 2…90 (bis 89 Geräte); RCMS150-01 1…99 lokal / 1…247 Bus (bis 247 Geräte)
• Montage: Hutschiene oder Schraubbefestigung
• Selbstüberwachung und abgeschirmte Messstromwandler
• Betriebshöhe: bis 2000 m über NN
