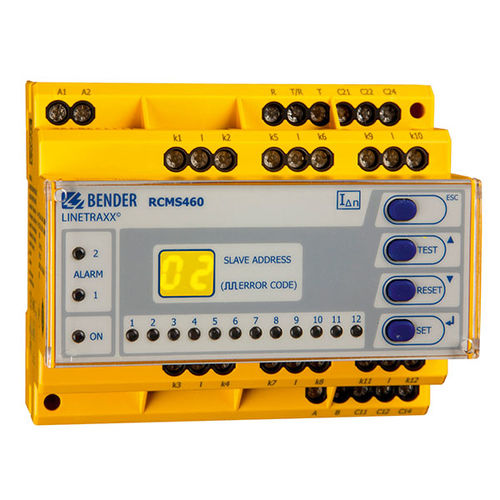

Differenzstrom-Überwachungssystem LINETRAXX® RCMS460-L

kontinuierlichdigitalMehrkanal

Überblick
Das LINETRAXX® RCMS460-L ist ein Differenzstrom-Überwachungsgerät zur Erfassung und Auswertung von Fehler-, Differenz- und Betriebsströmen in geerdeten Stromversorgungen mittels zugeordneter Messstromwandler. Jedes Gerät verfügt über 12 Messkanäle und kann über einen BMS-Bus (RS-485) mit bis zu 90 Geräten vernetzt werden, sodass bis zu 1080 Messkanäle überwacht werden können. Geschlossene Messstromwandler der Serien CTUB100 oder CTBS25 sind für allstromsensible Messungen (Typ B) erforderlich; für Wechsel- und Pulsströme werden CTAC, WR, WS und WF verwendet. Die maximal überwachbare Spannung hängt von der Isolationsfestigkeit der eingesetzten Wandler ab. Frequenzverhalten und Ansprechbereiche sind konfigurierbar für Personen-, Brand- oder Anlagenschutz; Messströme können auf Harmonische, DC und THD analysiert werden.

Wesentliche Funktionen

• Messart pro Kanal wählbar durch Auswahl des Messstromwandlers (AC / pulsierendes DC / AC‑DC sensibel)
• Echte RMS-Messung
• 12 Messkanäle pro Gerät (Differenzstrommessung oder digitale Eingänge)
• Skalierbarkeit: bis zu 90 Geräte → bis zu 1080 Messkanäle über BMS-Bus (RS-485)
• Schnelle Parallelabfrage aller Kanäle
• Beispiel-Ansprechbereiche: 10 mA…10 A (0…2000 Hz); 6 mA…20 A (42…2000 Hz); 100 mA…125 A (42…2000 Hz) für RCMS…-D4
• Preset-Funktion und einstellbare Zeitverzögerungen
• Einstellbares Frequenzverhalten für Personen-, Brand- und Anlagenschutz

Zusatzfunktionen und Hardwaremerkmale

• Historie mit Zeitstempel für 300 Datensätze
• Data Logger: 300 Datensätze pro Kanal
• Analyse von Harmonischen, DC-Anteil und THD
• Zwei Alarmausgänge mit Wechslern (gerätetypabhängig; RCMS490: ein Alarmkontakt pro Kanal)
• Wählbarer N/O oder N/C Betrieb und Fehler-Memory
• Anschluss für externen Test-/Reset-Taster
• Hintergrundbeleuchtetes Grafikdisplay und Melde-LEDs
• Datenübertragung via BMS-Bus (RS-485 mit BMS-Protokoll)
• Passwortschutz für Geräteeinstellungen
• Kontinuierliche Überwachung der CT‑Anbindung
• RoHS-konform

Anwendungen

• Messung und Auswertung von Differenz-, Fehler- und Nennströmen im Frequenzbereich: 0…2000 Hz (mit CTUB100 oder CTBS25) und 42…2000 Hz (mit CTAC, WR, WS, WF)
• Überwachung brandgefährdender Ströme in explosionsgefährdeten Bereichen
• EMV-Überwachung von TN‑S-Systemen auf vagabundierende Ströme und zusätzliche N‑PE‑Verbindungen
• Überwachung von N‑Leitern auf Überlast durch Oberschwingungen
• Prüfung, ob PE- und Potentialausgleichsleitungen stromfrei sind
• Reststromüberwachung stationärer Anlagen zur Festlegung von Prüffristen (z. B. DGUV V3)
• Personen- und Brandschutz durch schnelle Abschaltung
• Überwachung von Digitaleingängen

Varianten
RCMS460-L-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053003
RCMS460-L-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053004

Optionales Zubehör (Auszug)

• Netzteile: STEP-PS/1 AC/24 DC/0.5 — B94053110; STEP-PS/1 AC/24 DC/1.75 — B94053111; STEP-PS/1 AC/24 DC/4.2 — B94053112
• RS-485-Repeater: DI-1PSM — B95012044
• Condition Monitor / Gateways: COM465IP — B95061065; CP907-I / CP915-I — B95061031/32/33/34
• Messstromwandler (Beispiele): CTAC20/35/60; CTBS25; CTUB102…; flexible WF‑Serie (WF170, WF250, WF500, WF800, WF1200)

Hinweis
Für allstromsensitive Messungen (Typ B) sind CTBS25 oder CTUB100 erforderlich. WF‑Serien enthalten einen RCC420‑Signalwandler. Einige Netzgeräte sind nicht mit bestimmten CT‑Varianten kompatibel; bitte Produktdokumentation beachten.
