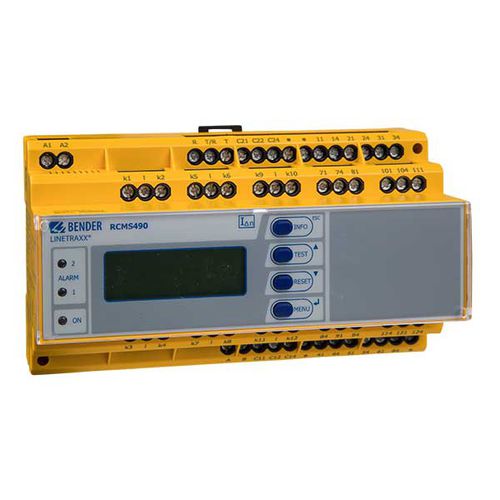

Differenzstrom-Überwachungssystem LINETRAXX® RCMS490-D

kontinuierlichdigitalMehrkanal

Produktbeschreibung
Das LINETRAXX® RCMS490‑D ist ein Mehrkanal‑Differenzstrom‑Überwachungsgerät zur Erfassung und Auswertung von Fehler-, Differenz‑ und Betriebsströmen in geerdeten Stromversorgungen. Jedes Gerät verfügt über 12 Messkanäle; mehrere Geräte lassen sich über BMS (RS‑485) vernetzen, um umfangreiche Anlagen zu überwachen. Die Messsensitivität (Wechselstrom, gepulster DC oder AC/DC‑sensitiv) wird durch die Wahl des Messstromwandlers (MSW/CT) pro Kanal bestimmt.

Wesentliche Merkmale / Übersicht

• 12 Messkanäle pro Gerät für Differenzstrommessung oder Digitaleingang.
• Gerätevariante RCMS490: ein Meldekontakt pro Kanal; andere Varianten mit globalen Alarmrelais.
• Wahlweise Wechsel-, gepulste oder AC/DC‑sensitive Messung durch Auswahl des geeigneten MSW je Kanal.
• Echte RMS‑Messung, Harmonische‑ und DC/THD‑Analyse, einstellbares Frequenzverhalten für Personen-, Brand‑ und Anlagenschutz.

Details
Die RCMS‑Familie (RCMS460‑D/-L, RCMS490‑D/-L) unterstützt geschlossene, teilbare, rechteckige und flexible Messstromwandler (z. B. CTUB100, CTBS25, CTAC…, WR…, WS…, WF…). CTUB100/CTBS25 Serien sind für AC/DC‑sensitive Messungen (Typ B) erforderlich und benötigen ggf. eine 24 V DC‑Versorgung. Beliebige Kombinationen der MSW‑Typen können den Messkanälen zugeordnet werden. Bis zu 90 Überwachungsgeräte lassen sich an einem BMS‑Bus betreiben, sodass bis zu 1080 Messkanäle überwacht werden können.

Funktionen

• Pro Kanal wählbarer Messmodus (AC / gepulster DC / AC‑DC sensitiv).
• Echte Effektivwertmessung (True RMS) sowie Analyse von Harmonischen, DC‑Anteil und THD.
• Schnelle Parallelabfrage aller Kanäle; Preset‑Funktion und einstellbare Zeitverzögerungen.
• Ansprechbereiche (Beispiele): 10 mA…10 A (0…2000 Hz); 6 mA…20 A (42…2000 Hz); 100 mA…125 A (42…2000 Hz) für D4‑Varianten.
• Historien‑Speicher mit Zeitstempel (300 Datensätze) und Datenlogger (300 Datensätze/Kanal).
• Alarmausgänge: Varianten mit zwei globalen Alarmrelais (je 1 Wechsler) oder RCMS490 mit einem Meldekontakt pro Kanal; N/O oder N/C wählbar; Anschluss für externe Test/Reset‑Taste.
• Beleuchtetes Grafikdisplay (7‑Segmentstil), Melde‑LEDs, permanente MSW‑Anschlussüberwachung und Passwortschutz für Einstellungen.

Anwendungen

• Überwachung von Differenz‑, Fehler‑ und Betriebsströmen in Schaltschränken, Verteilungen und festen Einrichtungen über weite Frequenzbereiche (0…2000 Hz bzw. 42…2000 Hz, abhängig vom MSW).
• Brandgefährliche Ströme überwachen und schnelles Abschalten zur Brandbekämpfung.
• EMV‑Überwachung von TN‑S‑Systemen auf 'vagabundierende' Ströme und zusätzliche N‑PE‑Brücken.
• Überwachung des N‑Leiters auf harmonikabedingte Überlast und von PE/PA‑Leitungen zur Sicherstellung stromfreier Zustände.
• Unterstützung bei Festlegung praxisgerechter Prüffristen (z. B. DGUV V3) durch protokollierte Messwerte.

Varianten (Kurz)

• RCMS490‑D‑1: Versorgung DC 16…94 V / AC 16…72 V, 42…460 Hz — z. B. B94053005.
• RCMS490‑D4‑1: DC 16…94 V / AC 16…72 V, 42…460 Hz (D4‑Ansprechbereiche) — B94053011.
• RCMS490‑D‑2: DC 70…276 V / AC 70…276 V, 42…460 Hz — B94053006.
• RCMS490‑D4‑2: DC 70…276 V / AC 70…276 V, 42…460 Hz (D4) — B94053012.

Pertinente Messstromwandler‑Familien (Beispiele)

• CTUB100 / CTBS25 — geschlossene MSW für AC/DC‑sensitive Messung (Typ B), 0…2000 Hz.
• CTAC…, WR…, WS…, WF… — geschlossene, rechteckige, teilbare und flexible MSW für Wechsel‑ und Impulsströme (Typ A), 42…2000 Hz.
• WF…‑Serien flexibel in Kombination mit RCC420 Signalwandler für flexible Installationen.

Zubehör und Systemkomponenten (Beispiele)

• Netzteile 24 V DC für CTUB100 (z. B. STEP‑PS Reihe).
• Gateways, Repeater und Condition‑Monitore zur BMS/Ethernet‑Integration (COM465IP, CP907‑I, CP915‑I).
• Alarmanzeigen, Test/Reset‑Kombinationen, Anschlusskabel für MSW und diverse MSW‑Ausführungen.

Spezifikationen (Auswahl)

• Modell: LINETRAXX® RCMS490‑D.
• Messkanäle pro Gerät: 12.
• Max. Geräte pro BMS‑Bus: bis zu 90 → bis zu 1080 Messkanäle.
• Ansprechbereiche Beispiele: 10 mA…10 A (0…2000 Hz); 6 mA…20 A (42…2000 Hz); 100 mA…125 A (42…2000 Hz) für D4.
• Messung: True RMS; Harmonische‑, DC‑ und THD‑Analyse.
• Historie: 300 Datensätze; Datenlogger: 300 Datensätze/Kanal.
• Schnittstelle: BMS‑Bus (RS‑485) mit BMS‑Protokoll; Integration über Gateways/Condition Monitore.
• Funktionen: einstellbares Frequenzverhalten für Personen/Brand/Anlagenschutz, einstellbare Verzögerungen, Presets, Passwortschutz, permanente MSW‑Überwachung.
