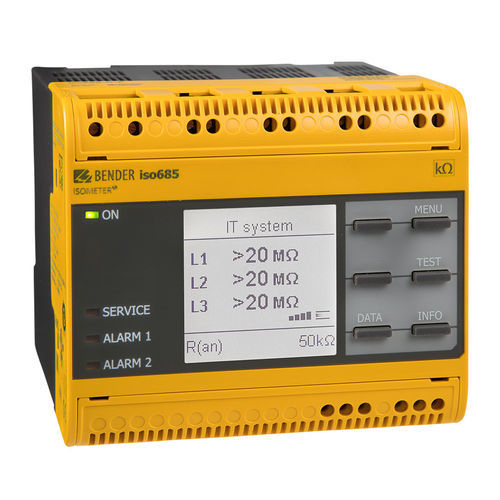

Isolationsüberwachungsgerät für Niederspannungsnetz ISOMETER® isoNAV685-D-B

AC/DCModbusfür Schaltgerät

Produktbeschreibung
Das ISOMETER® isoNAV685-D-B ist ein Isolationsüberwachungsgerät nach IEC 61557-8 für die Offline-Überwachung abgeschalteter TN-, TT- oder IT-Systeme. Es misst und dokumentiert den Verlauf der Isolationswiderstände und ermöglicht die Einbindung ins Netz sowie Fernzugriff.

Merkmale

• Offline-Überwachung von abgeschalteten Verbrauchern und Netzen
• Überwachung von 3 Isolationsniveaus
• AMPPLUS-Messverfahren mit automatischer Anpassung an die Netzableitkapazität
• Einstellbarer Ansprechwert 10 kΩ…1 MΩ (Werkseinstellung 50 kΩ)
• Reduzierte Messspannung
• Hochauflösendes grafisches LC-Display mit isoGraph
• Historienspeicher mit Echtzeituhr (3-Tage-Puffer) für bis zu 1023 Zeitstempel-Meldungen
• Erdanschlussüberwachung und automatischer Geräteselbsttest
• Frei programmierbare digitale Ein-/Ausgänge
• Schnittstellen: Modbus TCP, BCOM, integrierter Webserver; Option COMTRAXX® Gateway
• Ferneinstellung und weltweite Ferndiagnose via Internet/Intranet

Anwendungen

• Überwachung abgeschalteter Verbraucher und Netze in Industrieanlagen, Schaltschränken und Verteilungen

Varianten
Typ | Netznennspannung | Versorgungsspannung | Art.-Nr.
isoNAV685-D-B | offline | AC 24…240 V; 50…400 Hz / DC 24…240 V | B91067024

Optionales Zubehör

• Satz Schraubklemmen — Art.-Nr. B91067901
• Satz Federklemmen (push‑wire) — Art.-Nr. B91067902
• Gehäuse‑Zubehör (Klemmenabdeckung, 2 Montageclips) — Art.-Nr. B91067903

Technische Daten

• Norm: IEC 61557-8
• Anwendung: abgeschaltete TN-, TT- oder IT-Systeme
• Messverfahren: AMPPLUS
• Einstellbereich Ansprechwert: 10 kΩ…1 MΩ (Werk 50 kΩ)
• Anzeige: hochauflösendes grafisches LC-Display, isoGraph
• Historienspeicher: 1023 Meldungen mit Datum/Uhrzeit (3-Tage-Puffer)
• Eingänge/Ausgänge: frei programmierbar
• Fernzugriff: Webserver; Option COMTRAXX®; weltweite Ferndiagnose
• Schnittstellen: BCOM, Modbus TCP
• Messspannung: reduziert
• Versorgung (Beispielvariante): AC 24…240 V; 50…400 Hz / DC 24…240 V
• Artikelnummer Beispielvariante: B91067024
