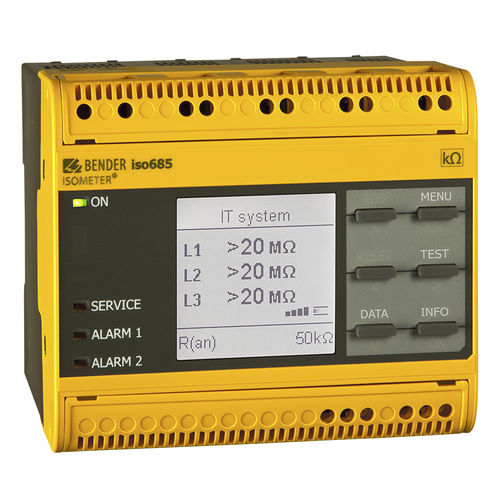

Isolationsüberwachungsgerät für Dreiphasensystem ISOMETER® isoNAV685-D series

für AC-NetzAC/DCDC

Übersicht
Das ISOMETER® isoNAV685-D ist ein Isolationsüberwachungsgerät für IT (ungeerdete) Stromsysteme nach IEC 61557-8. Es ist ausgelegt für 3(N)AC-Systeme mit Netznennfrequenz 60 Hz sowie für IT-Gleichspannungssysteme und unterstützt galvanisch verbundene Gleichrichter/Umrichter sowie direkt angeschlossene DC-Komponenten wie Gleichrichter, Umrichter und geregelte Antriebe.

Hauptmerkmale

• Schnellauslösung: 150 ms
• Umrichterabschaltung und Auslösung bei DC-Verlagerungsspannung
• Automatische Anpassung an vorhandene Netzableitkapazität
• Kombination aus AMPPLUS und weiteren profilabhängigen Messverfahren
• Einstellbarer Ansprechbereich: 1 kΩ…10 MΩ (Werk 5 kΩ)
• Hochauflösendes grafisches LC-Display mit isoGraph zur Trendaufzeichnung
• Anschlussüberwachung der Messleitungen und automatischer Selbsttest
• Analoge Ausgänge galvanisch getrennt: 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V
• Frei programmierbare digitale Ein-/Ausgänge, Modbus TCP / BCOM / integrierter Webserver
• Historien-Speicher mit RTC (Puffer ~3 Tage) für bis zu 1023 Alarmmeldungen mit Datum/Uhrzeit

Anwendungen

• AC/DC-Hauptstromkreise mit direkt angeschlossenen DC-Komponenten (Gleichrichter, Umrichter, geregelte Antriebe)
• Anlagen mit Schaltnetzteilen
• Anlagen mit Frequenzumrichtern

Varianten
Typ | Netznennspannung U_n | Versorgungsspannung U_S | Art.-Nr.
isoNAV685-D | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | B91067014

Optionales Zubehör

• Satz Schraubklemmen — B91067901 (im Lieferumfang enthalten, wo angegeben)
• Satz Federklemmen — B91067902
• Gehäusezubehör (Klemmenabdeckung, 2 Montageclips) — B91067903 (im Lieferumfang enthalten, wo angegeben)

Downloads

• CE-Konformitätserklärungen
• Produktbroschüren, Quickstarts und Handbücher
• Datenblätter
• Zertifikate und UKCA-Erklärungen

Technische Daten

• Norm: IEC 61557-8 (Isolationsüberwachung für IT-Systeme)
• Anwendbare Systemtypen: IT AC (3(N)AC) und IT DC; unterstützt galvanisch verbundene Gleichrichter/Umrichter
• Netznennfrequenz: 60 Hz (anwendbar)
• Netzspannungsbereich: AC 0…690 V; DC 0…1000 V
• Versorgungsspannung: AC 24…240 V; 50…400 Hz oder DC 24…240 V
• Ansprechbereich: einstellbar 1 kΩ…10 MΩ (Werk 5 kΩ); Ansprechwert DC-Verlagerungsspannung 150 V
• Schnellauslösung: 150 ms
• Analoge Ausgänge: 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (galvanisch getrennt)
• Schnittstellen: Modbus TCP, BCOM, integrierter Webserver; Fernparametrierung via Webserver (Option COMTRAXX®)
• Anzeige: Grafik-LC, isoGraph
• Historien-Speicher: RTC, ~3 Tage Puffer, bis zu 1023 Meldungen mit Datum/Uhrzeit
• Anschlussüberwachung: Überwachung der Messleitungen
• Frei programmierbare digitale I/Os und automatischer Geräteselbsttest
• Artikelnummer: B91067014
