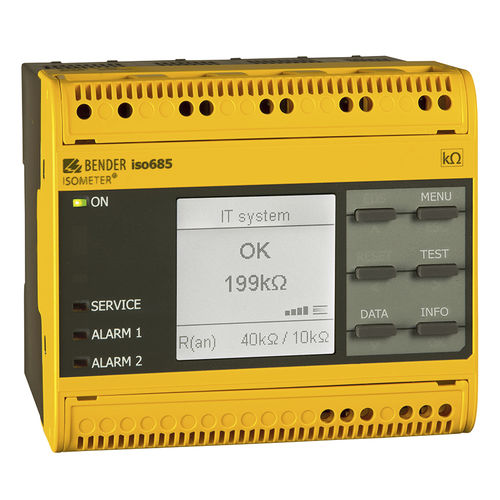

Isolationsüberwachungsgerät für Dreiphasensystem ISOMETER® iso685-…-P series

für AC-NetzAC/DCDC

Produktüberblick
Das ISOMETER® iso685-…-P ist ein Isolationsüberwachungsgerät für ungeerdete IT-Systeme gemäß IEC 61557-8 und IEC 61557-9. Es ist universell einsetzbar in AC-, 3(N)AC-, AC/DC- und DC-Systemen und geeignet, wenn AC-Systeme DC-versorgte Komponenten enthalten (Gleichrichter, Wechselrichter, Frequenzumrichter).

Hauptmerkmale

• Vordefinierte Messprofile (AMPPlus und profilabhängige Verfahren)
• Messung von Isolationswiderstand, Spannung, Kapazität und Frequenz
• Integrierter Webserver und Fernkonfiguration
• Schnittstellen: Modbus TCP/RTU, BCOM, RS-485 (BS-Bus)
• Historien-Speicher mit Echtzeituhr (Puffer ≈ 3 Tage) für bis zu 1023 Alarmmeldungen

Gerätevarianten

• iso685-D-P: Integriertes hochauflösendes Grafik-LC-Display und Bedienelemente (nicht mit FP200 kombinierbar).
• iso685W-D-P: D-Variante mit Umweltoption W für erhöhte Klima-/Mechanik-Anforderungen.
• iso685-S-P: Ohne Display und Bedieneinheit; Betrieb über FP200.
• iso685W-S-P: S-Variante mit Option W, betrieben mit FP200W in rauen Umgebungen.

Variantendetails

• D-Varianten: Direkte Bedienung am Gerät; isoGraph-Darstellung für Isolationsverlauf.
• S-Varianten: Bedienung über FP200/FP200W; geeignet für abgesetzte Bedienpanels.
• Option W: Erweiterter Temperaturbereich und erhöhte mechanische/klimatische Schutzarten (z. B. -40…+70°C, 3K23 / 3M12).

Ausgewählte Funktionen

• Automatische Anpassung an vorhandene Netzableitkapazität
• Zwei getrennt einstellbare Ansprechbereiche: 1 kΩ…10 MΩ
• Anschlussüberwachung und automatischer Geräteselbsttest
• Analoge Ausgänge proportional zum gemessenen Isolationswert (0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V galvanisch getrennt)
• Frei programmierbare digitale Ein- und Ausgänge sowie kundenspezifische Kanaltexte

EDS44x — Isolationsfehlersuche (Auszug)

• Selektive Isolationsfehlersuche in AC-, 3AC- und DC-IT-Systemen
• Anschluss von bis zu 12 Messstromwandlern (CTAC, WR, WS Serien)
• Ansprechempfindlichkeiten: EDS440 Lokalisierung 2…10 mA; EDS441 Lokalisierung 0,2…1 mA
• Kommunikation zwischen Komponenten über BS-Bus (RS-485) oder BB-Bus

Anwendungen

• Hauptstromkreise AC, DC oder AC/DC, auch mit direkt angeschlossenen DC-Komponenten
• USV-Anlagen, Batteriesysteme und Anlagen mit Schaltnetzteilen
• Heizungen mit Phasenanschnittsteuerung, Antriebe und Umrichter
• IT-Systeme mit hohen Ableitkapazitäten oder Bedarf an Fehlersuche

Optionales Zubehör (Auszug)

• Isolationsfehlersuchgeräte EDS440 / EDS441 und W/L Varianten
• Relaisbausteine (IOM441-S), Anschlussklemmen-Sets (Schraub/Feder), Gehäusezubehör

Technische Daten (Kurz)

• Normen: IEC 61557-8, IEC 61557-9
• Netznennspannung: AC 0…690 V; 1…460 Hz · DC 0…1000 V (je nach Variante)
• Versorgung: AC/DC 24…240 V (je nach Variante)
• Ansprechbereiche: 1 kΩ…10 MΩ (zwei getrennt einstellbare Bereiche)
• Schnittstellen: BCOM, Modbus TCP/RTU, RS-485 (BS), integrierter Webserver; optionale COMTRAXX®-Gateway
• Speicher: Historie für 1023 Meldungen mit Zeitstempel, Puffer ≈ 3 Tage
• Option W: erweiterter Temperaturbereich und erhöhte Schutzklassen
