Isolationsüberwachungsgerät für Dreiphasensystem ISOMETER® iso685-…-B series

für AC-NetzAC/DCDC

Kurzbeschreibung
Das ISOMETER® iso685-…-B ist ein Isolationsüberwachungsgerät nach IEC 61557-8 für IT-Systeme. Es eignet sich für AC-, 3(N)AC-, AC/DC- und DC-Systeme, einschließlich AC-Anlagen mit umfangreichen DC-gespeisten Lasten (Gleichrichter, Umrichter, Antriebe).

Hauptfunktionen

• Vordefinierte Messprofile für industrielle Anwendungen
• Zuverlässige Messung von Isolationswiderstand, Netzspannung, Kapazität und Frequenz
• Integrierter Webserver für Fernkonfiguration und Diagnose
• Kommunikation: BCOM, Modbus TCP/RTU, RS-485 / Bender Sensor-Bus
• Einsetzbar in gekoppelten IT-Systemen (ISOnet)
• Historienspeicher mit isoGraph und zeitgestempeltem Alarmprotokoll

Gerätevarianten

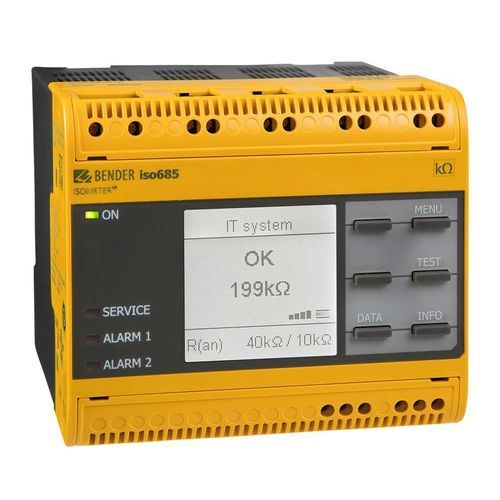

• iso685-D-B: mit hochauflösendem grafischem LC-Display und Bedienelementen an der Vorderseite für lokale Bedienung; nicht kombinierbar mit FP200 für lokale Steuerung.
• iso685-S-B: ohne Display und Bedienelemente; Betrieb über Frontplatine FP200.
• Option "W": verstärkte Ausführungen für extreme klimatische und mechanische Bedingungen (iso685W-D-B, iso685W-S-B).

Merkmale

• Automatische Anpassung an die vorhandene Ableitkapazität und Kombination von AMPPlus mit profilabhängigen Messverfahren
• Zwei getrennt einstellbare Ansprechwertbereiche: 1 kΩ…10 MΩ
• Anschlussüberwachung der Messleitungen und automatischer Geräteselbsttest
• Grafische Darstellung des Isolationsverlaufs (isoGraph) und Historienspeicher (3 Tage) mit bis zu 1023 Alarmmeldungen
• Analoge Ausgänge proportional zum gemessenen Isolationswert: 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (galvanisch getrennt)
• Frei programmierbare digitale Ein-/Ausgänge; Fernparametrierung per Webserver oder COMTRAXX®-Gateway
• Ferndiagnose über Internet; Spannungs­erweiterung über Ankoppelgeräte

Anwendungen

• AC-, DC- oder AC/DC-Hauptstromkreise
• AC/DC-Hauptstromkreise mit direkt angeschlossenen DC-Komponenten (Gleichrichter, Umrichter, geregelte Antriebe)
• USV-Anlagen und Batteriesysteme
• Heizgeräte mit Phasenanschnittsteuerungen und Anlagen mit Schaltnetzteilen
• Gekoppelte IT-Systeme mit hohen Ableitkapazitäten

Varianten (Tabelle)
Typ | Netznennspannung U_n | Versorgungsspannung U_S | Display | Option W | Art.-Nr.
iso685-D-B | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | integriert | – | B91067020
iso685W-D-B | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | integriert | -40…+70°C, 3K23, 3M12 | B91067020W
iso685-S-B + FP200 | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | abgesetzt (Bedienung via FP200) | – | B91067220
iso685W-S-B + FP200 | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | abgesetzt | -40…+70°C, 3K23, 3M12 | B91067220W

Optionales Zubehör (Auszug)

• Ankoppelgeräte (verschiedene Typen)
• Schraubklemmen- und Federklemmensätze
• Gehäusezubehör: Klemmenabdeckung, Montageclips

Technische Daten

• Norm: IEC 61557-8
• Einsatzbereiche: AC, 3(N)AC, AC/DC und DC
• Messspanne: AC 0…690 V; 1…460 Hz / DC 0…1000 V
• Versorgungsspannung: AC/DC 24…240 V (je nach Variante)
• Ansprechwerte: 1 kΩ … 10 MΩ (zwei einstellbare Bereiche)
• Messgrößen: Isolationswiderstand, Spannung, Kapazität, Frequenz
• Analoge Ausgänge: 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (galvanisch getrennt)
• Kommunikation: BCOM, Modbus TCP/RTU, RS-485/BS, integrierter Webserver
• Historien­speicher: Puffer 3 Tage, bis zu 1023 Alarmmeldungen mit Datum/Uhrzeit; isoGraph
• Option W: erweiterter Temperaturbereich -40…+70°C, Schutzklassen/Umweltindizes 3K23, 3M12 (wo zutreffend)
