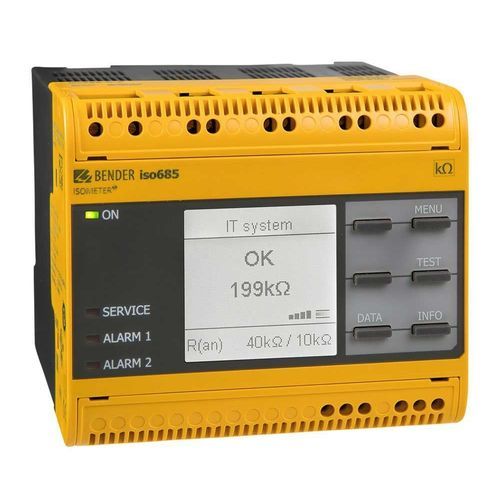

Isolationsüberwachungsgerät für Dreiphasensystem ISOMETER® iso685 series

für AC-NetzAC/DCDC

Produktübersicht
Das ISOMETER® iso685 ist ein Isolationsüberwachungsgerät nach IEC 61557-8 für IT-Systeme. Es ist einsetzbar in AC-, 3(N)AC-, AC/DC- und DC-Systemen, auch wenn AC‑Systeme direkt an DC‑Komponenten (Gleichrichter, Umrichter, Antriebe) angeschlossen sind.

Hauptvorteile

• Vordefinierte Messprofile für gängige Einsatzfälle
• Zuverlässige Messung von Isolationswiderstand, Netzspannung, Kapazität und Frequenz
• Integrierter Webserver und Unterstützung von Modbus TCP/RTU
• Historienspeicher mit Echtzeituhr (Puffer ≈3 Tage, bis zu 1023 Meldungen)
• Automatische Anpassung an die Netzableitkapazität

Gerätevarianten

• iso685-D: Ausführung mit hochauflösendem grafischem LC‑Display und Bedienelementen; nicht kombinierbar mit FP200.
• iso685-S: Ausführung ohne Display und Bedienelemente; vorgesehen zur Bedienung über das FP200.
• Option "W": Varianten für extreme klimatische und mechanische Beanspruchungen (iso685W-D, iso685W-S).

Merkmale

• Einsetzbar für IT‑AC‑Systeme mit galvanisch verbundenen Gleichrichtern/Umrichtern und für IT‑DC‑Systeme
• Automatische Anpassung an die vorhandene Ableitkapazität
• Kombination von AMPPlus mit weiteren profilabhängigen Messverfahren
• Zwei separat einstellbare Ansprechwertbereiche: 1 kΩ…10 MΩ
• Anschlussüberwachung und automatischer Geräteselbsttest
• isoGraph: grafische Darstellung des Isolationsverlaufs über die Zeit
• Analoge Ausgänge: 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (galvanisch getrennt)
• Frei programmierbare digitale Ein‑/Ausgänge
• Fernparametrierung über Webserver (Option: COMTRAXX® Gateway) und Ferndiagnose
• Schnittstellen: RS-485/BS, BCOM, Modbus TCP/RTU
• Spannungserweiterung über Ankoppelgeräte möglich

Anwendungen

• Hauptstromkreise in AC, DC oder AC/DC
• AC/DC‑Kreise mit direkt angeschlossenen DC‑Komponenten (Gleichrichter, Umrichter, Antriebe)
• USV‑Anlagen und Batteriesysteme
• Heizgeräte mit Phasenanschnittsteuerung, Anlagen mit Schaltnetzteilen
• IT‑Systeme mit hohen Ableitkapazitäten

Variante(n) – Tabelle (Typ | Netznennspannung Un | Versorgungsspannung US | Display | Option W | Art.-Nr.)
iso685-D | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | integriert | – | B91067010
iso685W-D | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | integriert | -40…+70°C, 3K23, 3M12 | B91067010W
iso685-S + FP200 | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | abgesetzt | – | B91067210
iso685W-S + FP200 | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | abgesetzt | -40…+70°C, 3K23, 3M12 | B91067210W

Optionales Zubehör

• Ankoppelgeräte: AGH150W-4, AGH204S-4, AGH520S, AGH676S-4
• Klemmen‑Sätze und Gehäusezubehör (teilweise im Lieferumfang enthalten)

Technische Daten

• Norm: IEC 61557-8
• Messfunktionen: Isolationswiderstand, Netzspannung, Kapazität, Frequenz
• Ansprechbereiche: 1 kΩ … 10 MΩ (zwei getrennt einstellbare Bereiche)
• Netzspannungen: AC 0…690 V (1…460 Hz), DC 0…1000 V
• Versorgungsspannung US: AC/DC 24…240 V (je nach Variante)
• Analoge Ausgänge: 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (galvanisch getrennt)
• Schnittstellen: BCOM, Modbus TCP/RTU, RS-485/BS, integrierter Webserver
• Historienspeicher: bis zu 1023 Meldungen mit Datum/Uhrzeit (3‑Tage‑Puffer)
• Option W: -40…+70°C (z. B. Schutzklassen 3K23, 3M12)
