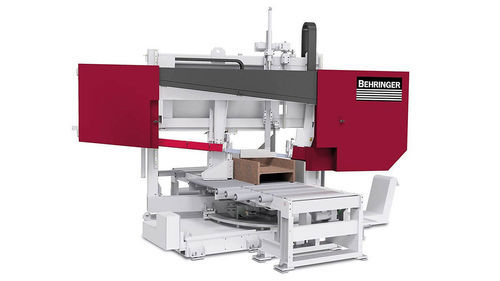

Bandsäge HBE610-1256G

Gehrunghorizontalfür Metall

Kurzbeschreibung
Die Hochleistungs-Gehrungsbandsäge HBE610-1256G ist für das automatische Sägen von Baustahl, Profilen und Rohren ausgelegt. Serienmäßig: elektronische Winkeleinstellung, Servovorschub, BEHRINGER Schnittdruckregelung, automatische Führungsarmeinstellung und robuster Doppelspannstock. Stabiler Sägerahmen, schräg gestellte Bandlaufräder und vibrationsdämpfende Gusskomponenten verlängern die Lebensdauer der Sägebänder.

Funktionales Design und Materialhandling
Die HBE610-1256G ist für bedienerarmen Einsatz in automatisierten Sägelinien konzipiert. Sie unterstützt automatische Be- und Entladesysteme, vorgelagerte und nachgelagerte Pufferstrecken sowie eine intelligente Steuerung mit Nesting-Funktionalität für hohe Durchsatzraten.

Hauptmerkmale

• Empfindliche BEHRINGER Schnittdruckregelung, die den Vorschub an wechselnde Querschnitte anpasst
• Präzises Portalführungs-System (stabiler, nieder-vibrations Sägerahmen mit Linearführung)
• 6° Schrägstellung des Sägebandes für höhere Schnittleistung bei großen Trägern und Hohlprofilen
• Automatische Führungsarmeinstellung für optimale Sägergebnisse ohne manuelle Nacharbeit
• Absenkregelung mit Servoantrieb (Kugelgewindespindel und Servomotor) für kurze Rüst- und Taktzeiten
• Doppelspannstock für prozesssichere Spannung bei Bündel- oder Einzelzuschnitten
• Bandführende Gusskomponenten zur Schwingungsdämpfung und längeren Werkzeuglebensdauer
• Micro Spray System (Minimalmengenschmierung) mit zwei Düsen für konstante Blattkühlung
• Elektrisch angetriebene Spänebürste mit Schnellwechsel-Einrichtung
• Kundenspezifische Sägelösungen und Komplettsysteme inkl. Materialflusskonzepte

Technische Daten

• Modell: HBE610-1256G
• Schnittbereich 90° rund: 610 mm
• Schnittbereich 90° flach: 1.250 x 610 mm
• 75° Gehrung links rund / flach: 610 mm / 1.200 x 610 mm
• 60° Gehrung links rund / flach: 610 mm / 1.100 x 610 mm
• 45° Gehrung links rund / flach: 610 mm / 880 x 610 mm
• 30° Gehrung links rund / flach: 610 mm / 610 x 610 mm
• 75° Gehrung rechts rund / flach: 610 mm / 1.200 x 610 mm
• 60° Gehrung rechts rund / flach: 610 mm / 1.100 x 610 mm
• 45° Gehrung rechts rund / flach: 610 mm / 880 x 610 mm
• Kleinste zu sägende Abmessung rund: 30 mm
• Kleinste zu sägende Abmessung flach: 30 x 30 mm
• Antriebsleistung (Hauptmotor): 7,5 kW
• Schnittgeschwindigkeit: 17 - 120 m/min
• Sägebandabmessung: 10.000 x 54 (67) x 1,6 mm
• Kürzeste Reststücklänge: 45 mm
• Gesamtantriebsleistung: 16 kW
• Sägevorschub: Servo-Vorschub über Kugelrollspindel
• Materialspannung: hydraulisch (Doppelspannstock)
• Sägebandreinigung: elektrisch angetriebene Spänebürste
• Länge: 1.950 mm (4.700 mm bei 30°)
• Breite: 4.700 mm
• Höhe: 3.240 mm
• Gewicht: 4.500 kg
• Materialauflagehöhe: 800 mm
