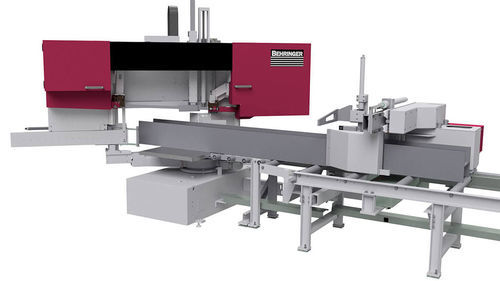

Bandsäge HBE420-723GA

Gehrunghorizontalfür Metall

Übersicht
Die automatische Gehrungsbandsäge HBE420-723GA bietet hohe Schnittleistung, Präzision und einfache Bedienung. Sie sägt Profilstahl, Rohre und Vollmaterial aus Stahl oder Edelstahl in nahezu jedem Winkel. Mit präzisem Nachschubgreifer und schneller NC-gesteuerter Winkeleinstellung arbeitet die Maschine vollautomatisch.

Merkmale

• Vorschubsteuerung mit Servoantrieb: Kugelgewindetrieb und Servomotor für verkürzte Nebenzeiten und präzise Vorschübe
• Präzises Portal-Führungssystem: stabiler, vibrationsarmer Sägerahmen und lineare Führungen für beste Schnittergebnisse und lange Lebensdauer
• Micro-Spray-System: Minimalmengenschmierung serienmäßig mit zwei Düsen, die das Sägeband konstant benetzen für lange Standzeit und sauberen Arbeitsplatz
• 3° Sägebandneigung: erhöhte Schnittleistung bei Hohlprofilen und Trägern, reduzierte Gratbildung
• Kundenorientierte Sägelösungen: Komplettlösungen vorbereitet zur Integration individueller Materialhandling-Systeme
• Sicherer Materialfluss: geschlossene Tischauflage und clevere Anbindung an Fördersysteme zur Vermeidung von Blockaden bei kurzen Schnitten
• Bandführende Teile aus Grauguss: Schwingungsdämpfung an der Schnittkante zur Erhöhung der Werkzeugstandzeiten
• Feinfühlige Behringer Schnittdruckregelung: passt den Sägevorschub automatisch an wechselnde Materialquerschnitte an
• Automatische Führungsarmeinstellung: konstante Sägeergebnisse ohne manuelle Nachstellung
• Hydraulische Bandspannung: optimale Spannung, Entlastung bei Stillstand und automatischer Stopp bei Bandbruch
• Elektrisch angetriebene Spänebürste mit Schnellwechselsystem für werkzeuglosen Austausch
• Energieeffiziente Antriebe: höhere Leistung bei geringerem Energieverbrauch

Schnittbereich (Auszug)
Schnittbereich 90° rund: 420 mm
Schnittbereich 90° flach: 620 x 400 mm
75° Gehrung links rund / flach: 400 mm / 620 x 400 mm
60° Gehrung links rund / flach: 400 mm / 620 x 400 mm
45° Gehrung links rund / flach: 400 mm / 540 x 400 mm
30° Gehrung links rund / flach: 300 mm / 300 x 350 mm
75° Gehrung rechts rund / flach: 400 mm / 620 x 400 mm
60° Gehrung rechts rund / flach: 400 mm / 600 x 400 mm
45° Gehrung rechts rund / flach: 400 mm / 470 x 400 mm
Kleinste zu sägende Abmessung rund: 20 mm
Kleinste zu sägende Abmessung flach: 20 x 20 mm

Leistungsmerkmale (Auszug)
Nachschublänge (Einzellauf): 3.000 mm
Antriebsleistung Säge: 5,2 kW
Schnittgeschwindigkeit: 15 - 130 m/min
Sägebandmaß: 6.840 x 41 x 1,3 mm
Kürzeste Reststücklänge im Automatikbetrieb: 150 mm
Gesamtleistung: 11 kW
Sägevorschub: Servo-Vorschub über Kugelgewindetrieb
Materialvorschub: Servomotor über Zahnstange
Materialspannung: hydraulisch
Sägebandreinigung: elektrisch angetriebene Spänebürste

Abmessungen und Gewicht (Auszug)
Länge: 5.800 mm (Schwenkbereich: 6.200 mm)
Breite: 3.650 mm
Höhe: 2.650 mm
Gewicht: 3.600 kg
Materialauflagehöhe: 800 mm

Eigenschaften / technische Spezifikationen

• Modell: HBE420-723GA
• Marke: Behringer
• Schnittbereich 90° (rund): 420 mm
• Schnittbereich 90° (flach): 620 x 400 mm
• Nachschublänge (Einzellauf): 3.000 mm
• Antriebsleistung Säge: 5,2 kW; Gesamtantrieb: 11 kW
• Schnittgeschwindigkeit: 15 - 130 m/min
• Sägebandmaß: 6.840 x 41 x 1,3 mm
• Vorschubsystem: Servo über Kugelgewindetrieb
• Materialvorschub: Servomotor mit Zahnstange
• Materialspannung: hydraulisch
• Sägebandreinigung: elektrisch angetriebene Spänebürste (Schnellwechsel)
• Kürzeste Reststücklänge (Auto): 150 mm
• Maschinenmaße (L x B x H): 5.800 x 3.650 x 2.650 mm
• Gewicht: 3.600 kg
