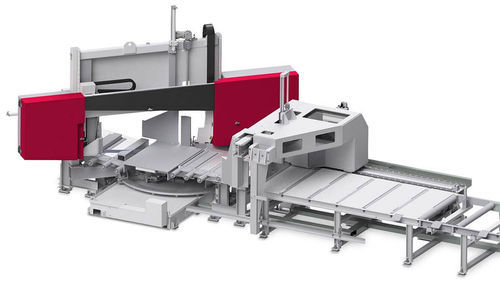

Bandsäge HBE610-1256GA

Gehrunghorizontalfür Aluminium

Kurzbeschreibung
Die HBE610-1256GA ist eine automatische Hochleistungs-Gehrungsbandsäge für das automatische Sägen von Stahlbauprofilen, Profilstahl und Rohren. Serienausstattung: elektronische Winkeleinstellung, Sägevorschub mit Servomotor, Behringer Schnittdruckregelung, automatische Führungsarmeinstellung und Doppelspannstock. Schräg gestellte Bandlaufräder und vibrationsdämpfende Gusskomponenten verlängern die Standzeit des Sägebandes und sorgen für einen stabilen Betrieb.

Anwendungsbereiche

• Automatische Gehrungsschnitte im Stahlbau und Profilhandel
• Sägen von Stahlbauprofilen, Profilstahl und Rohren
• Integration in automatisierte Sägelinien mit Materialfluss und Nesting-Steuerung

Wesentliche Merkmale

• Behringer Schnittdruckregelung passt den Sägevorschub an wechselnde Querschnitte an
• Geschlossene Tischauflage und Anbindung an Peripherie zur Vermeidung von Verkeilen kurzer Abschnitte
• Präzises Portal-Führungssystem für geringe Vibrationen und lange Standzeiten
• Minimalmengenschmiersystem (Micro-Spray) mit zwei Düsen zur Kühlung und Schmierung des Sägebands
• Elektrisch angetriebene Spänebürste mit Schnellwechselvorrichtung für werkzeuglosen Wechsel
• Servogetriebener Vorschub (Kugelgewindetriebe) für präzise und schnelle Vorschübe
• 6° Schrägstellung des Sägebandes für höhere Schnittleistungen bei großen Trägern und Hohlprofilen
• Doppelspannstock (Zuführ- und Abführseite) für Prozesssicherheit bei Paket- und Einzelschnitten
• Bandführende Teile aus Grauguss zur Schwingungsdämpfung an der Schnittkante
• Automatischer Führungsarm für optimale Sägebilder ohne manuelle Nachstellung
• Großer Blattgeschwindigkeitsbereich für Materialien von Edelstahl bis Aluminium

Optionen & Zubehör (Beispiele)

• Automatische Materialzu- und -abführung
• Vor- und Nachpufferstrecken
• Magnetischer Späneförderer (optional)
• Integriertes Nadelmarkiersystem (optional)

Schnittkapazität (Tabelle)
Schnittbereich 90° rund: 610 mm
Schnittbereich 90° flach: 1.250 x 610 mm
75° Gehrung links rund / flach: 610 mm / 1.200 x 610 mm
60° Gehrung links rund / flach: 610 mm / 1.100 x 610 mm
45° Gehrung links rund / flach: 610 mm / 880 x 610 mm
30° Gehrung links rund / flach: 610 mm / 610 x 610 mm
75° Gehrung rechts rund / flach: 610 mm / 1.200 x 610 mm
60° Gehrung rechts rund / flach: 610 mm / 1.100 x 610 mm
45° Gehrung rechts rund / flach: 610 mm / 880 x 610 mm
Kleinste zu sägende Abmessung rund: 30 mm
Kleinste zu sägende Abmessung flach: 30 x 30 mm


Leistungsmerkmale (Tabelle)
Nachschublänge (Einhub): 3.000 mm
Antriebsleistung (Sägeband): 7,5 kW
Schnittgeschwindigkeit: 17 - 120 m/min
Sägebandabmessung: 10.000 x 54 (67) x 1,6 mm
Kürzeste Reststücklänge im Automatikbetrieb: 280 mm
Kürzeste Schnittlänge: 25 mm
Gesamtantriebsleistung: 16 kW
Sägevorschub: Servo-Vorschub über Kugelgewindetrieb
Materialvorschub: Servomotor über Zahnstange
Materialspannung: hydraulisch
Sägebandreinigung: elektrisch angetriebene Spänebürste


Maße und Gewicht
Länge: 7.000 mm
Breite: 4.700 mm
Höhe: 3.240 mm
Gesamtgewicht: 7.500 kg
Materialauflagehöhe: 800 mm


Technische Daten (Kurz)

• Modell: HBE610-1256GA
• Schnittbereiche und Gehrungswinkel: siehe oben
• Sägeband: 10.000 x 54 (67) x 1,6 mm
• Schnittgeschwindigkeit: 17 - 120 m/min
• Antriebsleistung Sägeband: 7,5 kW / Gesamtleistung: 16 kW
• Nachschublänge (Einhub): 3.000 mm
• Kürzeste Reststücklänge (Automatik): 280 mm; kürzeste Schnittlänge: 25 mm
• Materialspannung: hydraulisch; Vorschubsteuerung: Servo-Antrieb
• Besondere Merkmale: Behringer Schnittdruckregelung, Doppelspannstock, bandführende Teile aus Grauguss, Minimalmengenschmierung, elektrisch angetriebene Spänebürste
