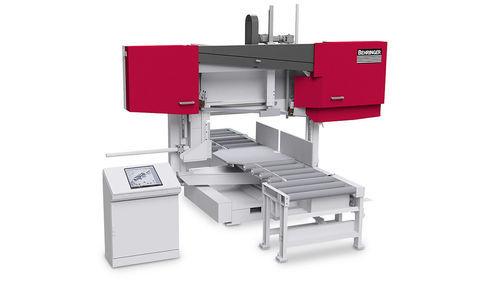

Bandsäge HBE520-926G

Gehrunghorizontalfür Metall

Produktbeschreibung
Die Hochleistungs-Horizontale Gehrungsbandsäge HBE520-926G ist für das automatische Sägen von Baustahl, Profilen und Rohren ausgelegt. Serienmäßig sind elektronische Winkeleinstellung, sägevorschub mit Servomotor, Behringer Schnittdruckregelung, automatische Führungsarmeinstellung und ein robuster Doppelspannstock enthalten. Stabiler Sägerahmen, schräg gestellte Bandlaufräder und vibrationsdämpfende Graugusskomponenten verlängern die Lebensdauer der Sägebänder erheblich.

Automatisierung & Materialfluss
Die HBE520-926G ist für den bedienerarmen Einsatz in automatisierten Sägelinien konzipiert. Sie lässt sich mit automatischen Be- und Entladesystemen, Vor-/Nachpufferstrecken und einer intelligenten Steuerung mit Nesting-Funktion für optimierte Durchsatzraten integrieren.

Wesentliche Merkmale

• Behringer Schnittdruckregelung, die den Sägevorschub automatisch an wechselnde Materialquerschnitte anpasst.
• Präzises Führungssystem in Portalbauweise: stabiler, vibrationsarmer Sägerahmen und Linearführungen für beste Schnittergebnisse und lange Lebensdauer.
• 6° Bandneigung für höhere Schnittleistung bei großen Trägern und Hohlprofilen sowie reduzierte Gratbildung.
• Automatische Führungsarmeinstellung für optimale Sägebilder ohne manuelle Nachstellung bei häufig wechselnden Materialmaßen.
• Kundenspezifische Sägekonzepte und komplette Systemlösungen mit individueller Materialzuführung für hohen Anlagendurchsatz und bedienerarmen Betrieb.
• Bandführende Teile aus Grauguss zur Schwingungsdämpfung und erhöhten Werkzeugstandzeiten.
• Absenksteuerung mit Servoantrieb über Kugelrollspindel für präzise Vorschübe und verkürzte Nebenzeiten.
• Doppelspannstock (Zuführung und Abfuhr) für Prozesssicherheit beim Sägen von Bündeln oder Einzelteilen.
• Micro-Sprühsystem (Minimalmengenschmierung) mit zwei Düsen zur ständigen Benetzung des Sägebandes.
• Elektrisch angetriebene Spänebürste mit Schnellwechselvorrichtung für werkzeuglosen Bürstenwechsel; spezieller Anstellwinkel schützt die Bandzähne.
• Robuste Bauweise zur Integration in automatisierte Sägelinien mit nestingfähiger PC-Steuerung.

Schnittbereich
Schnittbereich 90° rund: 520 mm
Schnittbereich 90° flach: 920 x 520 mm
75° Gehrung links rund / flach: 520 mm / 920 x 520 mm
60° Gehrung links rund / flach: 520 mm / 810 x 520 mm
45° Gehrung links rund / flach: 520 mm / 640 x 520 mm
30° Gehrung links rund / flach: 430 mm / 430 x 520 mm
75° Gehrung rechts rund / flach: 520 mm / 920 x 520 mm
60° Gehrung rechts rund / flach: 520 mm / 810 x 520 mm
45° Gehrung rechts rund / flach: 520 mm / 640 x 520 mm
Kleinste zu sägende Abmessung rund: 30 mm
Kleinste zu sägende Abmessung flach: 30 x 30 mm

Leistungsmerkmale
Antriebsleistung (Haupt): 5,5 kW
Schnittgeschwindigkeit: 17 - 120 m/min
Sägebandabmessung: 8.500 x 54 x 1,6 mm
Kürzeste Reststücklänge: 45 mm
Gesamtantriebsleistung: 11 kW
Sägevorschub: Servo-Vorschub über Kugelrollspindel
Materialspannung: hydraulisch
Sägebandreinigung: elektrisch angetriebene Spänebürste

Maße und Gewicht
Länge: 1.900 mm (3.950 mm bei 30°)
Breite: 4.150 mm
Höhe: 2.960 mm
Gewicht: 4.100 kg
Materialauflagehöhe: 800 mm

Technische Daten

• Modell: HBE520-926G
• Hersteller / Marke: Behringer
• Schnittbereich 90° (rund): 520 mm
• Schnittbereich 90° (flach): 920 x 520 mm
• Schnittgeschwindigkeit: 17–120 m/min
• Antriebsleistung (Haupt): 5,5 kW
• Gesamtantriebsleistung: 11 kW
• Sägeband: 8.500 x 54 x 1,6 mm
• Sägevorschub: Servo-Antrieb über Kugelrollspindel
• Materialspannung: hydraulisch
• Doppelspannstock (Zuführung & Abfuhr)
• Micro-Sprühsystem (Minimalmengenschmierung)
• Elektrisch angetriebene Spänebürste mit Schnellwechsel
• Bandneigung: 6°
• Kürzeste Reststücklänge: 45 mm
• Kleinste sägbare Maße: rund 30 mm / flach 30 x 30 mm
• Maße (L x W x H): 1.900 mm (3.950 mm bei 30°) x 4.150 mm x 2.960 mm
• Gewicht: ca. 4.100 kg
• Materialauflagehöhe: 800 mm
