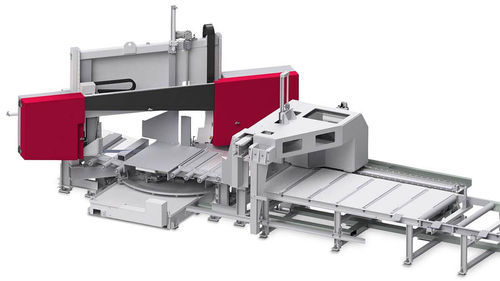

Bandsäge HBE520-926GA

Gehrungfür Metallfür Stahl

Produktbeschreibung
Die automatische Gehrungsbandsäge HBE520-926GA ist für das automatisierte Sägen von Stahlbauprofilen, Rohren und Vollmaterial ausgelegt. Zur Serienausstattung gehören die elektronische Winkeleinstellung, Sägevorschub mit Servo-Antrieb, die Behringer Schnittdruckregelung, automatische Führungsarmeinstellung und ein robuster Doppelspannstock. Schräge Bandlaufräder, vibrationsdämpfende Gussführungen und der stabile Portalrahmen verlängern die Lebensdauer des Sägebandes und ermöglichen einen bedienerarmen Betrieb in automatisierten Sägelinien mit Materialzuführung, Puffern und Nesting-Funktionalität.

Merkmale (Kurzfassung)

• Elektronische/NC-Winkeleinstellung für schnelle und präzise Gehrungspositionen
• Sägevorschub mit Servo-Antrieb über Kugelrollspindel zur Reduzierung von Nebenzeiten und für präzise Vorschübe
• Behringer Schnittdruckregelung, die den Vorschub automatisch an Querschnittsänderungen anpasst
• Automatische Führungsarmeinstellung für konstante Schnittqualität
• Robuster Doppelspannstock (Zufuhr- und Abfuhrbacken) für sicheren Werkstückhalt
• Bandführende Teile aus Grauguss zur Schwingungsdämpfung an der Schnittstelle
• 6° Bandneigung für höhere Schnittleistungen bei großen Trägern und reduzierte Gratbildung
• Minimalmengenschmiersystem (Micro-Spray) mit zwei Düsen
• Elektrisch angetriebene Spänebürste mit Schnellwechsel-Einrichtung
• Präzises Führungsystem in Portalbauweise und stabiler, vibrationsarmer Sägerahmen
• Optionen zur kompletten Integration der Materialzuführung und Nesting-Steuerung

Vorteile / Anwendungen
Geeignet für das automatische Sägen von Stahlbauteilen, Hohlprofilen, Rohren und Vollmaterial in der Stahl- und Metallverarbeitung sowie im Eisenhandel. Einsetzbar in vollautomatischen Fertigungslinien mit Zu-/Abfuhr, Vor-/Nachpuffern und Nesting-Funktion.

Technische Daten

• Modell: HBE520-926GA
• Schnittbereich 90° (rund): 520 mm
• Schnittbereich 90° (flach): 820 x 520 mm
• 75° Gehrung links (rund/flach): 520 mm / 820 x 520 mm
• 60° Gehrung links (rund/flach): 520 mm / 820 x 520 mm
• 45° Gehrung links (rund/flach): 520 mm / 700 x 520 mm
• 30° Gehrung links (rund/flach): 430 mm / 430 x 520 mm
• Gehrungen rechts 75°/60°/45°: gleiche jeweilige Kapazitäten
• Kleinste zu sägende Abmessung (rund): 20 mm
• Kleinste zu sägende Abmessung (flach): 20 x 20 mm
• Nachschublänge (Einschub): 3.000 mm
• Antriebsleistung (Säge): 5,5 kW
• Schnittgeschwindigkeit: 17 - 120 m/min
• Sägebandmaß: 8.500 x 54 x 1,6 mm
• Kürzestes Reststück in Automatikbetrieb: 150 mm
• Kürzeste Schnittlänge: 55 mm
• Gesamtantriebsleistung: 11 kW
• Sägevorschub: Servo-Vorschub über Kugelrollspindel
• Materialvorschub: Servomotor über Zahnstange
• Materialspannung: Hydraulisch
• Sägebandreinigung: Elektrisch angetriebene Spänebürste
• Abmessungen (L x B x H): 7.000 x 4.700 x 3.240 mm
• Gesamtgewicht: 7.000 kg
• Materialauflagehöhe: 800 mm
