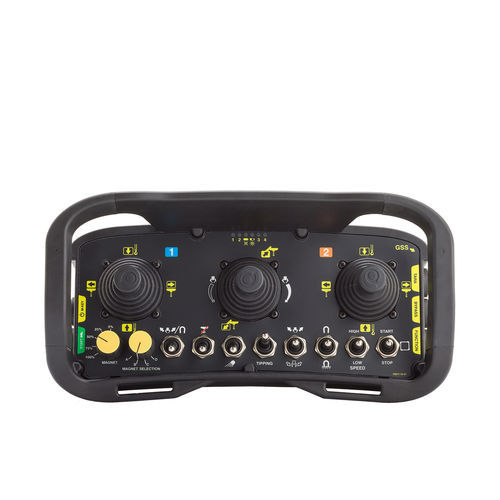

Funkfernsteuerung CURVE AJQ

JoystickKippschaltermit Drehknopf

Übersicht
CURVE AJQ ist eine Joystick-Sendeeinheit, die bis zu 3 Mehrachsen-Joysticks aufnehmen kann. Dank der AIR Series-Technologie ist sie für die Fernsteuerung von Brückenkranen, Bootstrailern, Pressen, Portalkranen und anderen industriellen Anwendungen geeignet, in Einzel- oder Mehrgeräte-Konfigurationen. CURVE ist mit einer bidirektionalen FHSS-Funktechnik (870/915 MHz) und einem optionalen, anpassbaren 2.8" Farb-TFT-Grafikdisplay mit Daten-Feedback zur Anzeige von Maschinenstatus ausgestattet.

Zubehör

• Hüftgurt
• Entnehmbare NiMH- oder Li‑Ion-Batterie und Ladegerät

Aktuatoren

• Potentiometer
• Drehschalter
• Kippschalter
• Kippschalter mit Zugfunktion
• Kippschalter mit Schutzkappe
• Seitlicher Drucktaster

Optionen und Signal-/Sensorik

• Kabelsteuerung (Tether-Kabel) — verkabelte Alternative zur Funkverbindung
• Zero‑G-Sensor — aktiviert bei Aufprall, Werfen, Rollen, Fall >1 m oder Neigung über einen voreingestellten Winkel
• IR-Sensor — begrenzt den Bedienbereich der Fernbedienung und des Bedieners
• 2.8" TFT-Display (320x240 Pixel, 65536 Farben) — 16 LEDs, fünf Bedienknöpfe und optionaler Encoder; geeignet für Innen-/Außenbereich
• 32-LED-Matrix — 32 Diagnose-LEDs mit einstellbarer Intensität und NIGHT & DAY-Modus
• Externer Summer — akustische Signalisierung
• Abziehbarer mechanischer Zündschlüssel — verfügbar, falls die mobile Station keine Key ID 0-1 hat

Anwendungen (Beispiele)

• Brückenkrane
• Schnitt- & Pressmaschinen
• Mobile Bootswagen / Bootstransporter
• Portalkrane

Kundenspezifische Produkte / Beispielanpassungen
Maßgeschneiderte Implementierungen umfassen Anpassungen für Bootstransporter, Feuerwehrautos und Walzwerke.

Technische Merkmale / Spezifikationen

• Versorgungsspannung: 7.2 V DC (NiMH); 7.4 V DC (Li‑Ion)
• Frequenzband: 870 / 915 MHz FHSS
• Hamming-Distanz: ≥9
• Typische Reichweite: bis zu 100 m (330 ft)
• Betriebsdauer (Dauerbetrieb bei 20°C) ohne Display: 24 h (Li‑Ion); 12 h (NiMH)
• Betriebsdauer mit 2.8" Display: 10 h (Li‑Ion)
• Sicherheitsleistung STOP-Funktion (EN ISO 13849-1 / EN IEC 62061): bis PL e, SIL 3
• Sicherheitsleistung GSS/EMS/ATS: bis PL e, SIL 3 (EN ISO 13849-1 / EN IEC 62061)
• Schutzart: IP65 (NEMA 4)
• Betriebstemperatur: -20°C bis +55°C
• Lagerungstemperatur: -40°C bis +70°C
• Abmessungen: 309 x 170 x 182 mm
• Gewicht: 2.4 kg
