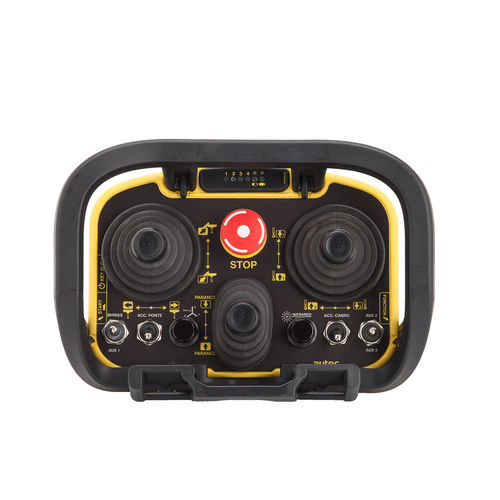

Funkfernsteuerung AJR

JoystickKippschaltermit Drehknopf

Beschreibung
AJR ist ein modularer Joystick‑Sender für industrielle Fernsteuerungen. Er nimmt 1–3 digitale oder proportionale Joysticks sowie mehrere Aktoren und optionale Komponenten auf. Die Einheit ist für Multi‑System‑Steuerung in Hebe‑ und Handhabungsgeräten sowie anderen industriellen Anwendungen ausgelegt. AJR verfügt über eine bidirektionale Funkverbindung mit automatischer Frequenzsuche beim Start (434/915 MHz) und eine optionale Daten‑Feedback‑Funktion, die auf einem anpassbaren monochromen 2,7" Display angezeigt werden kann.

Zubehör

• Schultergurt oder Hüftgurt
• Entnehmbare NiMH‑ oder Li‑Ion‑Batterie und Ladegerät

Aktoren

• Potentiometer
• Drehschalter
• Kippschalter
• Zieh‑zu‑betätigender Kippschalter
• Seitentaste

Optionen

• Vision‑System — 2,7" transflektives LCD‑Grafikdisplay (128x64 Pixel) mit 16 LEDs und einer Bedientaste (monochrom, anpassbare Symbole/Signale)
• Vision‑System — 4,3" TFT‑LCD (480x270 Pixel, 65.536 Farben), programmierbar via CODESYS oder Jmobile; 16 Signalleuchten und 5–6 Tasten; optionaler Encoder
• Anschlussgerät — Cable Control (Zugkabel) zur Ersetzung der Funkverbindung durch eine kabelgebundene Verbindung
• Signalisierungsgerät — Zero‑G‑Sensor (aktiviert bei Aufprall, Werfen, Rollen, Fall >1 m oder Neigung über voreingestellten Winkel)
• Signalisierungsgerät — IR‑Sensor zur Einschränkung des Betriebsbereichs der Fernbedienung und des Bedieners
• Signalisierungsgerät — Externer Summer
• Zündvorrichtung — Entfernbare mechanische Zündschlüssel (installierbar, falls die tragbare Station keine Key ID 0-1 hat)

Anwendungen

• Brückenkrane / Laufkrane
• Bootsanhänger / Mobile Bootswagen
• Pressen / Schneid- & Pressmaschinen
• Portalkrane
• Robotik, Werkzeugmaschinen, automatisierte Lager, Containerheber, Hafenkrane und andere multi‑system industrielle Hebe‑ und Automatisierungsanwendungen

Technische Daten

• Stromversorgung: 7,2 VDC (NiMH Batterie); 7,4 VDC (Li‑Ion Batterie)
• Frequenzbereich: 433,05–434,79 MHz (64 Kanäle); 915–928 MHz (255 Kanäle)
• Hamming‑Distanz: ≥9
• Typische Reichweite: bis zu 100 m (330 ft)
• Durchschnittliche Betriebsdauer (Dauerbetrieb bei 20°C) ohne Display: 40 h (Li‑Ion); 20 h (NiMH)
• Durchschnittliche Betriebsdauer mit Display: mit 2,7" Display: 20 h (Li‑Ion)
• Sicherheitsleistung der STOP‑Funktion (EN ISO 13849-1): bis PL d
• Schutzart: IP65 (NEMA 4)
• Betriebstemperatur: -20°C bis +55°C; Lagerung: -40°C bis +70°C
• Abmessungen: 260 x 200 x 190 mm (10,20 x 7,90 x 7,50 in)
• Gewicht: 2 kg (4,4 lb)
