Funkfernsteuerung AJM

JoystickKippschaltermit Drehknopf

Übersicht

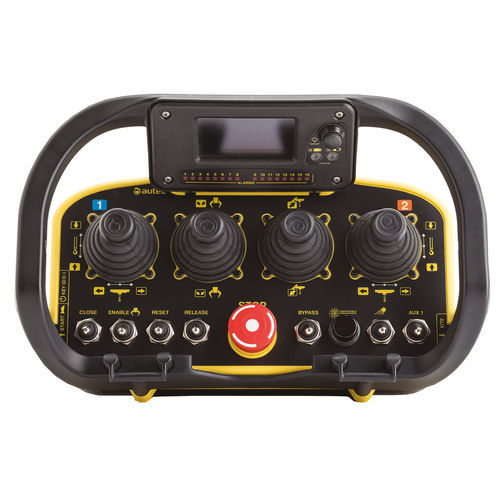

AJM ist eine Joystick-Sendeeinheit, die 1–3 Joysticks (digital und proportional) sowie zahlreiche Aktoren und optionale Bauteile aufnehmen kann. Typische Einsatzbereiche sind Brückenkrane, Bootsanhänger, Verdichtungspressen, Portalkrane und andere mobile oder stationäre Hebe- und Industriemaschinen. AJM verfügt über eine bidirektionale Funkverbindung mit automatischer Frequenzsuche beim Start (434 / 915 MHz) sowie eine Datenrückmeldefunktion zur Anzeige des Maschinenstatus auf einem optional konfigurierbaren monochromen oder farbigen Display.

Zubehör

• Schultergurt oder Hüftgurt
• Herausnehmbare NiMH- oder Li‑Ion-Akku und Ladegerät

Aktoren

• Potentiometer
• Drehschalter
• Kippschalter
• Zugbetätigter Kippschalter
• Seitentaster

Wählbare Optionen

• Visionssystem — 2,7" transflektives monochromes LCD-Grafikdisplay (128x64 Pixel) mit 16 LEDs und einer Taste
• Visionssystem — 4,3" TFT-LCD-Display (480x270 Pixel, 65.536 Farben) mit hoher Helligkeit, programmierbar via CODESYS oder Jmobile, 16 Signalleuchten und 5–6 Tasten (optional Encoder verfügbar)
• Anschlussgerät — Cable Control (Leinenkabel) zur Ersetzung der Funkverbindung durch eine kabelgebundene Verbindung
• Signalisierungsgerät — Zero‑G-Sensor (erkennt Stöße, Werfen, Rollen, Stürze >1 m oder Neigung über einen voreingestellten Winkel)
• Signalisierungsgerät — IR-Sensor zur Begrenzung des Betriebsbereichs der Fernbedienung und des Bedieners
• Signalisierungsgerät — externer Summer für akustische Signale
• Zündvorrichtung — abziehbarer mechanischer Zündschlüssel (verfügbar, wenn Key ID ≠ 0-1)

Typische Anwendungen

• Brückenkrane und Portalkrane
• Deckenkkrane
• Mobile Bootsverholer und Bootsanhänger
• Verdichtungspressen und Betonmaschinen
• Werkzeugmaschinen, Robotik, Containerheber, Hafenkrane und weitere industrielle Hebe- und Automatisierungslösungen

Technische Daten

• Stromversorgung: 7,4 VDC (Li‑Ion Akku)
  7,2 VDC (NiMH Akku)
• Frequenzbereich: 433,05–434,79 MHz (64 Kanäle)
  915–928 MHz (255 Kanäle)
• Hamming-Distanz: ≥ 9
• Typische Reichweite: 75–100 m
  240–330 ft
• Durchschnittliche Betriebszeit (Dauerbetrieb bei 20°C / 68°F) ohne Display: 40 h (Li‑Ion)
  20 h (NiMH)
• Durchschnittliche Betriebszeit mit Display (Dauerbetrieb bei 20°C / 68°F): mit 2,7" Display: 20 h (Li‑Ion)
• Sicherheitsleistung der STOP-Funktion (EN ISO 13849-1): bis PL d
• Schutzart: IP65 (NEMA 4)
• Betriebstemperatur: -20°C ÷ +55°C / -4°F ÷ +130°F
• Lagertemperatur: -40°C ÷ +70°C / -40°F ÷ +158°F
• Abmessungen: 310 x 210 x 190 mm
  12,20 x 8,30 x 7,50 in
• Gewicht: 2,5 kg
  5,5 lb
