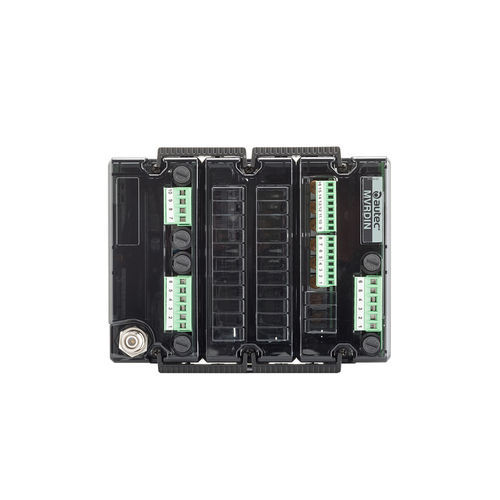

Funkgerät-Empfänger ACRDIN

drahtlosdigitalfür Fernbedienung

Beschreibung
AUTEC DIN RAIL ist eine modulare Empfangseinheit zur Montage im Schaltschrank einer Maschine. Sie besteht aus mindestens einem CPU-Modul und einem Netzteilmodul. Die modulare Bauweise erlaubt die Erweiterung um bis zu 4 Erweiterungsmodule, die jeweils bis zu zwei optionale Platinen aufnehmen können. Die Einheit unterstützt AC-/DC-Versorgung und externe Antenne. Die Montage erfolgt durch Aufhängen der DIN-Schiene an der Tragschiene; das Gerät ist für hohe Vibrationsanforderungen ausgelegt. Es bietet bis zu 71 konfigurierbare Schaltausgänge sowie START und STOP und unterstützt gängige industrielle Schnittstellen.

Datenblatt
Stromversorgung: ACRDIN: 24-230 VAC; MVRDIN: 12-24 VDC / 24 VAC
Antenne: externe Antenne mit 1 m, 3 m oder 5 m Kabel
Anzahl Erweiterungsmodule: bis zu 4
Max. Anzahl optionaler Platinen: ACRDIN: bis zu 8; MVRDIN: bis zu 9
Max. Anzahl Ausgänge: 71 on/off + START und STOP
Nennstrom STOP / Sicherheitsausgänge: 4 A (250 VAC) / 4 A (30 VDC)
Sicherheitsleistung der STOP-Funktion (EN ISO 13849-1): bis zu PL e
Schutzart: IP65 (NEMA 4)
Anschlussschnittstellen: Klemmleisten
Weitere Anschlussart: 10-poliger Reduzierstecker
Abmessungen (Modul): 53,30 x 127,41 x 96,20 mm (2,10 x 5,01 x 3,79 in)
Gewichte: CPU-Modul 315 g; Erweiterungsmodul 240 g; Netzteilmodul (ACRDIN) 250 g; Netzteilmodul (MVRDIN) 270 g

Eigenschaften / technische Spezifikationen

• Typ: modularer DIN-Schienen-Empfänger zur Installation im Schaltschrank einer Maschine
• Modulare Zusammensetzung: mindestens ein CPU-Modul + ein Netzteilmodul; bis zu 4 Erweiterungsmodule; jedes Erweiterungsmodul kann bis zu zwei optionale Platinen aufnehmen
• Stromversorgungsoptionen: ACRDIN 24-230 VAC; MVRDIN 12-24 VDC oder 24 VAC
• Antenne: extern, Kabellängen 1 m / 3 m / 5 m
• Maximale optionale Platinen: ACRDIN bis zu 8; MVRDIN bis zu 9
• Maximale konfigurierbare Ausgänge: 71 on/off-Ausgänge plus START und STOP
• STOP / Sicherheitsausgänge Nennstrom: 4 A (250 VAC) / 4 A (30 VDC)
• Sicherheitsstufe (STOP-Funktion) gemäß EN ISO 13849-1: bis zu PL e
• Schutzklasse: IP65 (NEMA 4)
• Schnittstellen: RS-232/485, CANopen, Profibus DP, PROFINET, EtherCAT®, EtherNet/IP™; Klemmleisten und 10-poliger Reduzierstecker für Anschlüsse
• Abmessungen (Modul): 53,30 x 127,41 x 96,20 mm (2,10 x 5,01 x 3,79 in)
• Gewichte: CPU-Modul 315 g; Erweiterungsmodul 240 g; Netzteilmodul (ACRDIN) 250 g; Netzteilmodul (MVRDIN) 270 g
• Ausgelegt für vibrationsstarke Umgebungen
