Neigungs-Niveauschalter SOLIBA

für Feststoffefür Schüttgutfür Pulver

Übersicht

Funktionsprinzip

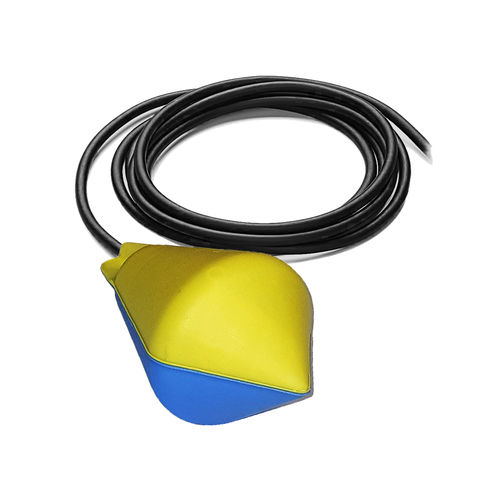

Der SOLIBA ist ein mechanischer Neigungsschalter zur Erkennung des Hochstandes in Silos, Trichtern und Schüttgutbehältern für Getreide, Pulver und Körner. Vertikal aufgehängt, kippt das Gerät, wenn das Produkt es erreicht, und ändert den Schaltzustand, um die Befüllung zu stoppen oder einen Alarm auszulösen. Der Schalter arbeitet nur beim Erreichen des Hochstandes und ergänzt so kontinuierlich arbeitende Sensoren wie Drehflügel, Vibrationsgabeln, kapazitive Sonden, Radar oder Ultraschall.

Konstruktion und Materialien
Das Gehäuse besteht aus Polypropylen-Copolymere, eine bikonische Ausführung ist verfügbar, um Einsinken in abrasiven Produkten zu reduzieren und eine stabile, wiederholbare Erkennung zu gewährleisten. Die Materialien sind auf Abrieb- und Schlagfestigkeit für den landwirtschaftlichen Einsatz ausgelegt.

Positionierung und Einstellung
Der Schaltwinkel hängt von Montageposition, Ballastlage und Befestigungspunkt ab. Der Ballast ist am Kabel verstellbar: Durch Verschieben des Ballasts ändert sich der Schaltwinkel (größere Ballastdistanz = größerer Winkel und spätere Erkennung). Montieren Sie den SOLIBA gegenüber der Einfüllöffnung und mit ausreichendem Abstand zur Silowand, damit ein freies Kippen möglich ist.

Befestigung und elektrische Anschlüsse
Das Gerät wird über die Kabelummantelung aufgehängt; das Zubehör FIXCAB wird für präzise Positionierung empfohlen. Elektrische Anschlüsse müssen dicht sein und in einer externen Anschlussdose untergebracht werden (keine Anschlussdose innerhalb des Behälters). Das Kabel kann mit Standard-Signalkabeln verlängert werden; das Gerät wird mit der gewünschten Kabellänge geliefert, um Innenverbindungen zu vermeiden.

Kernaussagen

• Mechanische Neigungserkennung zur Füllstandssperre oder Hochstandalarm.
• Geeignet für Getreide und abrasive/pulvrige Produkte.
• Bikonische Form reduziert Einsinken und erhöht Wiederholgenauigkeit.
• Einfache, zuverlässige Funktion als Ergänzung zu anderen Messtechnologien.

Empfohlenes Zubehör

• FIXCAB: Kabelbefestigungszubehör für präzise Positionierung.
• Verstellbarer Ballast: stabilisiert das Gerät und justiert den Schaltpunkt.
• Steuerrelais/Level-Controller zur Integration in die Automatisierung und für Alarmkontakte.

Technische Daten

• Schaltwinkel: ±10°.
• Anwendung: Befüllungsstopp / Hochstandserkennung.
• Elektrische Versorgung: 250–400 VAC / VDC, 50/60 Hz.
• Schaltvermögen: 20 (8) A (20 A ohmsch; 8 A induktiv).
• Max. Betriebstemperatur: 85 °C.
• Schutzart: IP68.
• Gehäuse: Polypropylen-Copolymere (bikonische Ausführung verfügbar).
• Kabel: 3×1 mm², Neopren (PVC-Optionen verfügbar).
• Gewicht des Schwimmers ohne Kabel: 462 g.
• Ballast: 350 g harzgefüllt (verstellbar).
• Betriebsdruck: bis 3,5 bar.
• Verfügbare Kabellängen: 3, 5, 6, 10, 13, 15, 20, 25, 30 m.
• Abmessungen: Höhe 152 mm – Durchmesser 95 mm (siehe Datenblatt für Zeichnungen).
