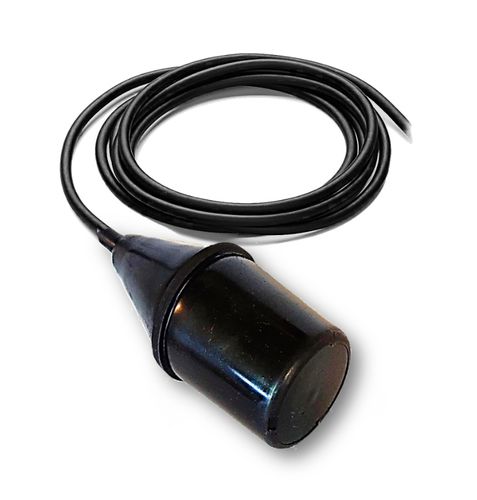

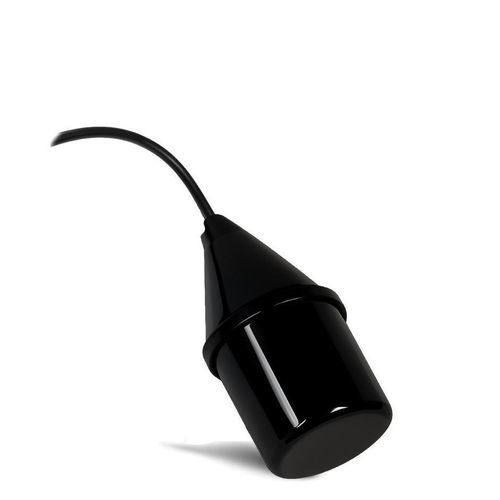

Neigungs-Niveauschalter SOLIBA EX GP

Schwimmerfür Feststoffezur Überfüllsicherung

Präsentation
Der SOLIBA EX GP ist ein mechanischer, ATEX-zertifizierter Neigungsschalter zur Detektion des Füllstands (Hochstand) von Schüttgütern (Getreide, Pulver, Granulate) in Silos, Trichtern und Lagerbehältern in explosionsgefährdeten Bereichen (Gaszonen 0,1,2 und Staubzonen 20,21,22). Er liefert ein dediziertes Stopp-/Alarm-Signal für Befüllvorgänge.

Funktionsprinzip
Vertikal an der gewünschten Auslösehöhe aufgehängt, verbleibt das Gerät in Normalbetrieb aufrecht. Erreicht das Produkt die Schwimmerkugel, kippt diese und betätigt einen elektrischen Kontakt, der ein Stopp- oder Steuersignal an die Steuerung sendet (z. B. Befüllen stoppen, Alarm). Der SOLIBA EX GP schaltet nur beim Erreichen der Hochstandhöhe.

Hauptmerkmale

• ATEX-Zertifizierung für explosionsgefährdete Gas- und Staubatmosphären (II 1 GD Ex ia IIC T6).
• Mechanische Neigungsfunktion liefert ein diskretes Hochstandssignal ohne permanente elektronische Messung.
• Bikonische/zylindrische Form verhindert Einsinken in das Produkt und sorgt für reproduzierbares Schalten.
• Robuste Werkstoffe (Polypropylen-Copolymere und optionale Hypalon-Außenschicht) gegen Abrieb und Stöße.
• Kompatibel als Ergänzung zu anderen Füllstandstechnologien (drehende Schaufeln, Vibrationsgabeln, kapazitive Sensoren, Ultraschall, Radar).

Empfohlene Zubehörteile

• FIX-CAB: Befestigungszubehör zur Höhenverstellung am Kabel.
• Verstellbares Ballast / Festballast: sorgt für Stabilität und Anpassung des Auslösepunktes.
• Sicherheitsrelais (z. B. AT-DR07, D5030D): Steuerrelais / intrinsisch sichere Relais für TBV-Schaltungen.

Elektrische Daten (Auszug)
ATEX-Zertifizierung: II 1 GD Ex ia IIC T6.
Versorgung: 24 VAC/VDC (siehe detaillierte Tabelle für Bereiche und Mindestströme).
Schalt-/Abschaltkapazität (Beispiele): bis zu 10 (4) A, abhängig von Schutz und verwendetem Relais. Herstellerangaben für VAC/VDC-Werte und ohmsche/induktive Lasten beachten.

Installation & Einsatz
- Montage: Sensor innerhalb der Trichter/Silos an der Kabelummantelung, FIX-CAB oder Halterung aufhängen; enge Kabelbinder vermeiden, da diese die Ummantelung beschädigen können.
- Positionierung: gegenüber der Einlauföffnung montieren und Abstand zu den Wänden einhalten, um korrektes Kippen zu gewährleisten.
- Elektrischer Anschluss: Anschlussdose muss außerhalb des Behälters angebracht und dicht sein; Regeln der intrinsischen Sicherheit beachten. Das Kabel kann in benötigten Längen geliefert werden, um Verbindungen zu vermeiden.
- Verstellen des Ballastes am Kabel ändert Winkel und Auslösehöhe; Einstellung während der Inbetriebnahme durchführen.

Technische Daten

• Betriebswinkel (Neigung): +/- 25°
• Zugelassene Produktdichte: 0,70 bis 1,25 kg/dm³
• Max. Betriebsdruck: 3,5 bar
• Max. Betriebstemperatur: 85 °C
• Schutzart: IP68
• Gehäuse: Polypropylen-Copolymer (optionale doppelte Hypalon-Ummantelung)
• Kabel: 3 x 1 mm² Neopren HR HY (Serienlängen: 3, 5, 6, 10, 13, 15, 20, 25, 30 m)
• Gewicht des Schwimmers ohne Kabel: ca. 105 g; Standardballast: 250–350 g harzgefüllt; Gesamtgewicht mit Kabel: ca. 495 g (variantabhängig)
