Neigungs-Niveauschalter SOLIBA EX P

für Feststoffefür Gefahrenzonenfür Silo

Übersicht

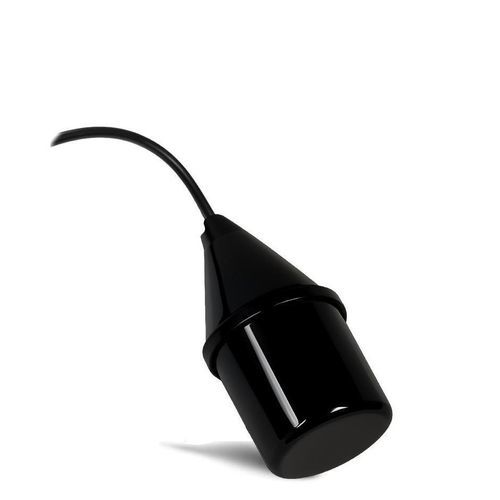

Der SOLIBA EX P ist ein ATEX-zertifizierter Neigungsschalter (II 1 D Ex ia IIC T6) zur Hochstandserfassung von Schüttgütern in Silos, Trichtern und Behältern in explosionsgefährdeten Staubzonen 20, 21, 22.

Funktionsprinzip
Senkrecht an der gewünschten Hochstandposition aufgehängt, kippt das Gerät sobald das Schüttgut die Einheit erreicht. Die Neigung ändert einen internen Kontakt, der ein Stopp- oder Steuersignal an die Anlagensteuerung sendet (z. B. Füllstopp, Alarm). Der Sensor schaltet nur beim Erreichen des Hochstands.

Anwendungen und Kompatibilität
Geeignet als primärer oder redundanter Hochstandalarm in Korn- und Schüttgutanlagen. Kombinierbar mit anderen Füllstandstechniken (Drehflügel, Vibrationsgabeln, kapazitive Sonden, Ultraschall- oder Radarsensoren) zur Erhöhung der Sicherheit.

Installation und Positionierung
Auf gegenüberliegender Seite der Zuführung und mit Abstand zu den Silowänden vertikal aufhängen, damit ein freies Kippen gewährleistet ist. Gewicht und Aufhängpunkt einstellen, um Schaltwinkel und Erfassungsverzögerung an das Produktverhalten anzupassen.

Befestigung
Befestigung über die Kabelummantelung, eine Halterung oder das Zubehör FIX-CAB (empfohlen zum Einstellen und Halten der Höhe). Kabel nicht mit zu engen Schellen beschädigen, um Kapillarinfiltration zu vermeiden.

Elektrischer Anschluss
Eine geeignete, wasserdichte Anschlussdose außerhalb des Behälters vorsehen. Das Kabel kann mit standardmäßigem Signalkabel verlängert werden; werkseitig gelieferte Kabellängen vermeiden Stehbolzen, die die Funktion beeinträchtigen könnten.

Konstruktion und Beständigkeit
Zylindrische Form verhindert ein Einsinken in das Produkt. Gehäuse aus Polypropylen-Copolymer mit HR HY (Hypalon) Mantel für Abrieb- und Stoßfestigkeit. Mechanisch einfache Bauweise für zuverlässigen Betrieb in abrasiven Umgebungen.

Empfohlene Zubehörteile

• FIX-CAB (Kabelschelle / Befestigung)
• AT-DR07 (Füllstandssteuerrelais mit Alarm)
• D5030D (Sicherheitsrelais für ATEX-Anwendungen)
• Einstellbares Gewicht (zur Festlegung des Schaltpunkts)

Technische Daten

• Schaltwinkel: +/- 10°
• Zugelassener Einsatz: Staubzonen 20, 21, 22
• ATEX-Zertifizierung: II 1 D Ex ia IIC T6
• Versorgung: 240 VAC / VDC 50/60 Hz
• Schaltvermögen: 10 (4) A (gesichert durch 1 A Feinsicherung)
• Gehäuse: Polypropylen-Copolymer + HR HY (Hypalon)
• Kabel: 3 x 1 mm² HR HY
• Gewicht: 495 g
• Abmessungen: Höhe 200 mm – Ø 92 mm
• Ballast: 350 g harzgefüllt
• Verfügbare Kabellängen: 3, 5, 6, 10, 13, 15, 20, 25, 30 m
