Neigungs-Niveauschalter SOLIBA PM

für Feststoffefür Tanksfür Silo

Präsentation

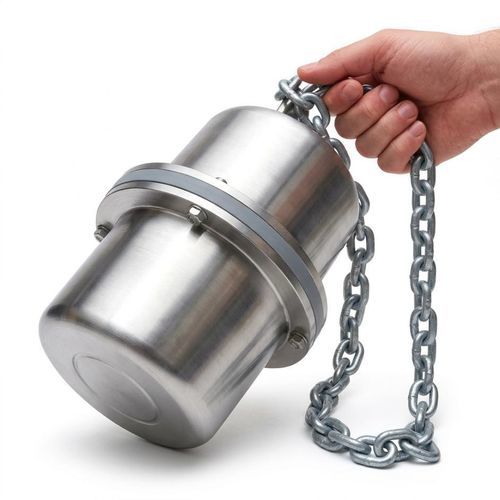

Der SOLIBA PM Metallkäfig ist ein schützendes Gehäuse aus Aluminiumguss, das zum Schutz eines SOLIBA Füllstandssensors (einschließlich SOLIBA EX P ATEX-Versionen) in Schüttgut- und Förderumgebungen konzipiert ist. Er schützt den Sensor vor direkten Einwirkungen durch voluminöse Feststoffe und ermöglicht gleichzeitig die für eine zuverlässige Füllstandserkennung notwendige Bewegungsfreiheit.

Hauptfunktionen
Der Käfig verhindert mechanische Beschädigungen des Sensors und erlaubt die Installation an Orten, an denen abrasive oder große Partikel (Steine, Kies, Pellets etc.) auf den Sensor treffen können. Kompatibel mit SOLIBA Standard- und SOLIBA EX P-Sensoren für Staubzone 21 und 22.

Erfassungsprinzip
Der SOLIBA-Sensor arbeitet durch Kippbewegung: Bei Füllung verursacht das Schüttgut ein Umkippen des Sensors. Die Winkeländerung schaltet einen elektrischen Kontakt, der ein Stopp- oder Steuersignal an die Automatisierung sendet (Füllstopp, Alarmauslösung etc.).

Installation und Befestigung
Der Sensor muss hängend mit freiem Ausschlag montiert werden. Es wird empfohlen, eine von der Zuleitung unabhängige Verstärkungskette zu verwenden, um mechanische Stöße aufzunehmen und Zug auf das Kabel zu vermeiden. Die Position des Befestigungspunkts und des Ballasts ermöglicht die Einstellung des Schaltwinkels (größere Distanz zwischen Ballast und Sensor erhöht den Schaltwinkel). Ausreichenden Abstand zu Wänden einhalten, damit die Bewegung nicht behindert wird.

Typische Anwendungen

• Bandförderer
• Trichter und Silos
• Lagerzellen und Bunker
• Füllstandserfassung für abrasive Schüttgüter (Steine, Kies, Pellets etc.)

Technische Merkmale / Spezifikationen

• Handelsmodell: SOLIBA PM
• Gehäusematerial: Aluminiumguss (metallischer Schutzkäfig)
• Betriebswinkel: +/- 25°
• Zugelassene Schüttdichten: 0,70 bis 1,25 kg/dm³
• Max. Betriebsdruck: 3,5 bar
• Max. Temperatur: 85 °C
• Schutzart: IP68
• Bikonisches Gehäuse: Polypropylen-Copolymer
• Kabel: 3 Leiter 1 mm², Neopren (HR HY)
• Schwimmergewicht ohne Kabel: 105 g
• Ballast: 250 g harzgefüllt (einstellbar)
• Gesamtgewicht (Gehäuse + Sensor): ca. 2495 g
• Abmessungen: Höhe 280 mm — Durchmesser 170 mm
• Kabellängen (Standard): 3, 5, 6, 10, 20 m (andere Längen möglich)
• Elektrische Beispiele (je nach Konfiguration): VAC 250 V — ohmsch 20 A / induktiv 8 A; VDC 48 V — ohmsch 1,5 A / induktiv 0,8 A; VDC 24 V — ohmsch 10 A / induktiv 6 A.
