Neigungs-Niveauschalter SOLIBA E

Schwimmerfür Schüttgutfür Pulver

Produktvorstellung

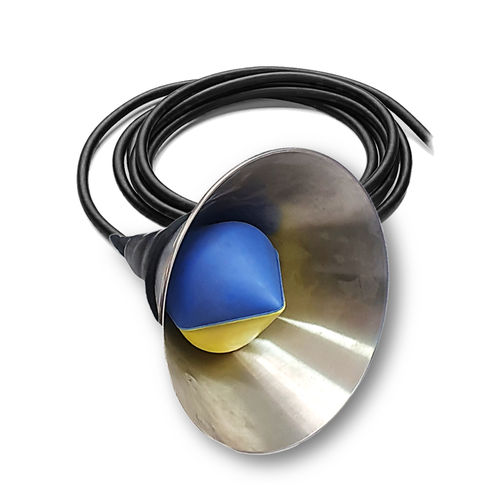

Der SOLIBA E ist ein Hochstandsmelder für nicht-explosive Bereiche. Die Trichterausführung ist speziell für die Detektion sehr leichter Schüttgüter konzipiert: Ein Aluminiumtrichter vergrößert die Kontaktfläche mit dem Material und verbessert so Empfindlichkeit und Zuverlässigkeit der Erkennung auch bei sehr geringer Schüttdichte. Ideal für feine, leichte und wenig kohäsive Pulver.

Funktionsprinzip
Im Inneren eines Silos, einer Trichteranlage oder einer Lagereinheit montiert und am Kabel aufgehängt erkennt der SOLIBA E das Eintreffen des Schüttguts durch Kippen (Neigungserkennung). Die Neigungsänderung schaltet einen elektrischen Kontakt, der ein Stopp- oder Steuersignal an die Steuerung sendet (Füllstopp, Alarm etc.).

Installation und Positionierung
Der Auslösepunkt kann je nach Position der Last und dem Befestigungspunkt variieren. Die Last ist am Kabel verstellbar, um den Schaltwinkel einzustellen. Standardkabel ist ein 3-adriges 1 mm²-Kabel (Neopren oder HR HY); serienmäßige Kabellängen verfügbar (Beispiele: 3, 5, 6, 10, 15, 20 m je nach Variante). Die elektrische Verbindung muss wasserdicht und korrekt isoliert sein; die Anschlussdose darf nicht im Inneren des Behälters angebracht werden.

Versionen und Optionen
Erhältlich in der Standardausführung für nicht-explosive Bereiche und in ATEX-zertifizierter Ausführung (SOLIBA E EX P) für den Einsatz in staubexplosiven Atmosphären. Gehäuse und Oberflächen: Copolymer-Polypropylen, lebensmittelechter Edelstahl + PP oder HR HY für einige Varianten.

Vorteile

• Konische/Trichter-Form erhöht Kontaktfläche und Detektionsempfindlichkeit
• Zuverlässig für sehr leichte und wenig kohäsive Produkte
• Einfache mechanische Lösung basierend auf Neigungserfassung

Empfohlene Zubehörteile

• FIX-CAB (Kabelbefestigungszubehör)
• AT-DR07 (Niveausteuerungsrelais mit Alarm)
• D5030D (Sicherheitsrelais für ATEX-Niederspannungsversorgung)
• Verstellbare Last (zur Einstellung des Kipp-Punkts)

Eigenschaften / Technische Daten

• Schaltwinkel: +/- 25° (Variante)
• Schaltwinkel: +/- 10° (andere Variante)
• Zulässige Schüttdichten: 0,70 bis 1,25 kg/dm³ (indikativ, varianzabhängig)
• Max. Betriebsdruck: 3,5 bar
• Max. Temperatur: 85 °C (Angabe für eine Variante)
• Schutzart: IP68
• Gehäuse (Beispiele): bikonisches Copolymer-Polypropylen; Varianten in lebensmittelechtem Edelstahl + PP oder HR HY
• Kabel: 3-adrig 1 mm², Neopren oder HR HY
• Schwimmergewicht ohne Kabel: z.B. 105 g (kompakte Variante); 795 g (größere Variante)
• Gewicht (Ballast): 250 g harzgefüllt
• Kabellängen (Serie): z.B. 3, 5, 6, 10, 15, 20 m (je nach Variante)
• Abmessungen (Beispiel große Variante): Höhe 210 mm - Durchmesser 200 mm
• Elektrische Daten (Auszüge, abhängig von der Konfiguration): unterstützt VAC 50/60 Hz und VDC; Beispiele für Schaltkapazitäten: 250 V ohmsch 20 A / 250 V induktiv 8 A; 250 V ohmsch 1 A / 250 V induktiv 1 A; 48 V ohmsch 1,5 A / 48 V induktiv 0,8 A; 50 V ohmsch 1,8 A / 50 V induktiv 1,8 A; 24 V ohmsch 10 A / 24 V induktiv 6 A. Für detaillierte Schaltwerte siehe Datenblatt des Produkts.
