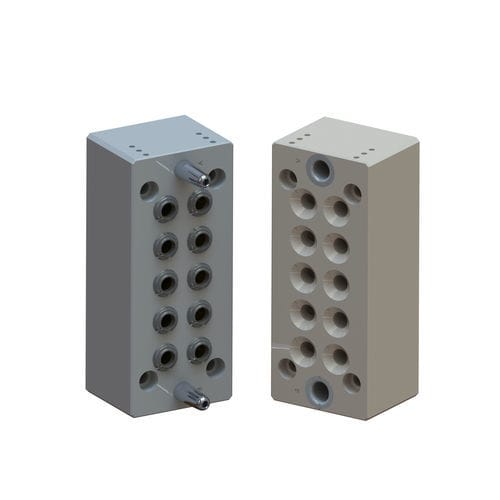

Pneumatischer Koppler UC-GA2

Multiportfür Industrieanwendungenkompakt

Produktübersicht
Die Utility-Kupplung UC-GA2 bietet integrierte Durchgangs-Luftanschlüsse und eine Montagefläche mit zwei Flächen für modulare Utility-Module. Entwickelt für Medium-Module und die industrielle Automatisierung, wenn mehrere Luftleitungen durch eine kompakte Kupplung geführt werden müssen.

Merkmale

• (2) Montageflächen für Standard ATI Utility Modules
• Zehn integrierte Durchgangsluftanschlüsse
• Anschlussoptionen: G1/4 oder 3/8 NPT
• Härteteilige Edelstahl-Ausrichtungsstifte für wiederholgenaue Kupplung
• Antriebszylinder und Linearantriebe als kompatibles Zubehör erhältlich
• Adapterplatte zum Anschluss an ATI Drive Cylinders erforderlich

Technische Daten

• Modellnummer: UC-GA2
• Modultyp: Medium
• Anzahl Modulflächen: 2
• Anzahl Anschlüsse: 10 (Pass-Through)
• Anschlussarten: G1/4 oder 3/8 NPT
• Minimale Kupplungskraft: 1400 N (≈315 lbf)
• Betriebstemperatur: -28,9 °C bis 65,6 °C (-20 °F bis 150 °F)
• Gewicht: 4,1 kg (≈9 lb)
• Ausrichtung: gehärtete Edelstahl-Ausrichtungsstifte
• Compliance-Typ / Verriegelungstyp: Keine

Montage & Kompatibilität
Der UC-GA2 wird über die zwei Montageflächen an Standard ATI Utility Modules befestigt. Zum Anbau an ATI Drive Cylinders ist eine Adapterplatte erforderlich. Prüfen Sie vor der Installation Portgröße und Gewindeart (G1/4 oder 3/8 NPT) anhand Ihrer pneumatischen Systemanforderungen. Wenden Sie sich an Ihren ATI-Ansprechpartner für kompatible Antriebszylinder und Linearantriebe.
