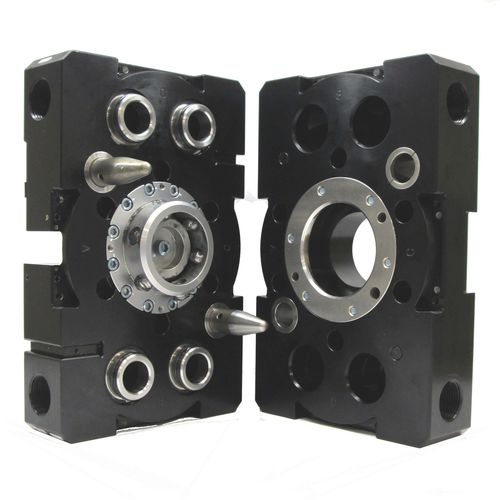

Pneumatischer Koppler UC-GL6L

für Werkzeugfür Rohrefür Roboter

Übersicht
Der Utility-Kuppler UC-GL6L bietet modulare Kompensation und automatische Verriegelung für ledge-mount Utility-Module. Er unterstützt die Erkennung der Werkzeugseite und hochdurchsatzige Pneumatikdurchführung zur Vereinfachung von Anschlüssen und Werkzeugwechseln in automatisierten Systemen.

Hauptmerkmale

• (4) Montageflächen für Standard-ATI ledge-mount Utility-Module
• Modulares Kompensationsmodul, an Master oder Werkzeug montierbar
• Integrierter Verriegelungsmechanismus mit Sensoren zur Erkennung von Werkzeugpräsenz und Verriegelungszustand
• Antriebszylinder und Linearantriebe verfügbar
• (4) integrierte 1" NPT Hochdurchsatz-Durchgangsports; hochfeste Edelstahllokalisierungsstifte

Technische Daten

• Modellnummer: UC-GL6L
• Kompensationstyp: Modular
• Verriegelungstyp: Automatisch
• Modulflächen: 4
• Modultyp: Heavy
• Anzahl der Anschlüsse: 4 (1" NPT Hochdurchsatz-Durchgang)
• Anschlusstyp: Pass Thru
• Gewicht: 17,1 kg (37,8 lb)
• Betriebstemperaturbereich: -28,9 °C bis 65,6 °C (-20 °F bis 150 °F)
• X/Y Kompensationsbereich: ±7,6 mm (±0,3 in)
• Z Kompensation: -11 mm (-0,44 in)
• Funktionen: Integrierter Verriegelungsmechanismus; integrierte Sensoren für Werkzeugpräsenz und Verriegelungszustand; Antriebszylinder und Linearantriebe verfügbar

Anwendungen / Kompatibilität

• Entwickelt für ATI ledge-mount Utility-Module und kompatible Master/Werkzeuge
• Geeignet für Automationsgreifer, Werkzeugwechsler und Utility-Verteilungssysteme
