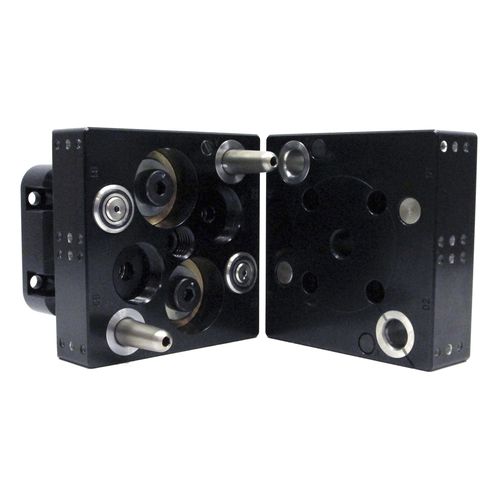

Pneumatischer Koppler UC-GK2

für SensorE/AMultiport

Produktübersicht

• Utility-Kuppler zur schnellen Verbindung standardmäßiger ATI-Utility-Module.
• Kompakter Aufbau mit vier Montageflächen für stabile Modulbefestigung.
• Integrierter Compliance-Mechanismus zur sicheren Kupplung bei Fehlausrichtungen.
• Optionale Präsenzsensoren zur Erkennung der Werkzeugseite.
• Kompatibel mit Antriebszylindern und Linearantrieben zur Betätigung.
• Vergütete Edelstahlausrichtstifte für wiederholgenaue Positionierung.

Produkteigenschaften

• 4 Montageflächen zur Aufnahme standardmäßiger ATI-Utility-Module.
• Integrierte X/Y- und Z-Compliance (±4,1 mm X/Y, 2 mm Z) zur Kompensation von Ausrichtungsabweichungen.
• Sperrtyp: Keine.
• Zwei integrierte Anschlüsse mit geprüften Steckertypen.
• Betriebstemperaturbereich geeignet für industrielle Anwendungen (-28,9 °C bis 65,6 °C).
• Mindest-Kupplungskraft: 980 N.

Spezifikationen (Tabelle)
Specification : Value
Compliance Type : Integrated
Locking Type : None
Minimum Coupling Force : 980 N
Minimum Operating Temperature : -28.9 °C
Maximum Operating Temperature : 65.6 °C
Module Flats : 4
Module Type : Medium
Number of Ports : 2
Port Type : Checked
Weight :
X/Y Compliance Range : ±4.1 mm
Z Compliance : 2 mm

Technische Daten

• Modellnummer: UC-GK2
• Compliance-Typ: Integriert
• Sperrtyp: Keine
• Mindest-Kupplungskraft: 980 N
• Betriebstemperaturbereich: -28,9 °C bis 65,6 °C
• Modul-Montageflächen: 4
• Modultyp: Mittel
• Anzahl der Anschlüsse: 2
• Anschlussart: Geprüft
• X/Y-Compliance-Bereich: ±4,1 mm
• Z-Compliance: 2 mm
