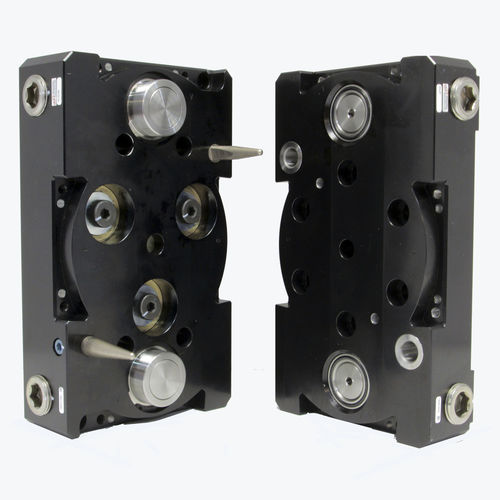

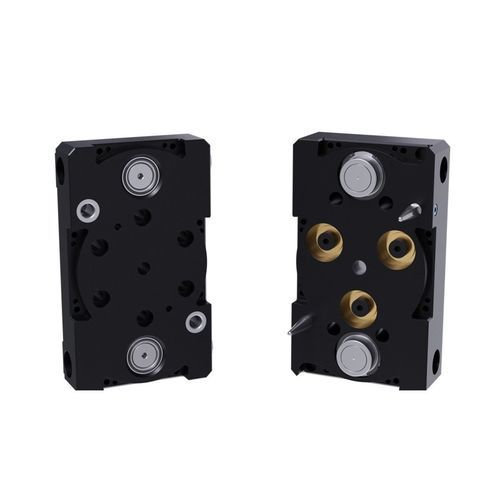

Mechanischer Koppler UC-GL2für IndustrieanwendungenMultiportmodular
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- mechanisch
- Weitere Eigenschaften
- für Industrieanwendungen, Multiport, modular
Beschreibung
Produktübersicht
Produktmerkmale
Technische Daten
- (4) Montageflächen zum Befestigen standardmäßiger ATI Ledge-Mount Utility-Module, ermöglicht mehrere Werkzeugorientierungen
- Integrierte Compliance sorgt für zuverlässige Kupplung bei Fehlausrichtung
- Antriebszylinder und Linearantriebe kompatibel
- Härtete Edelstahl-Ausrichtstifte für wiederholgenaue Positionierung
- Direkte Montage des DL4-Moduls an den Flächen A und C möglich
Produktmerkmale
- (4) Montageflächen für standardmäßige ATI Ledge-Mount Utility-Module
- Eingebaute X/Y- und Z-Compliance zur Aufnahme von Positionstoleranzen
- Unterstützt Antriebszylinder und Linearantriebe
- Härtete Edelstahl-Ausrichtstifte verringern Verschleiß und gewährleisten Genauigkeit
- Ermöglicht direkte Montage des DL4-Moduls an den Flächen A und C
Technische Daten
- Modellnummer: UC-GL2
- Compliance-Typ: Integriert
- Verriegelungstyp: Keine
- Minimale Kupplungskraft: 2200 N (≈500 lbf)
- Minimale Betriebstemperatur: -28,9 °C (-20 °F)
- Maximale Betriebstemperatur: 65,6 °C (150 °F)
- Modulflächen: 4 (A, B, C, D)
- Modultyp: Schwer
- Anzahl der Anschlüsse: 2
- Anschlussgröße: 3/4 in
- Anschlusstyp: Dicht
- Gewicht: nicht angegeben
- X/Y-Compliance-Bereich: ±4,1 mm (±0,16 in)
- Z-Compliance: 2 mm (0,079 in)
