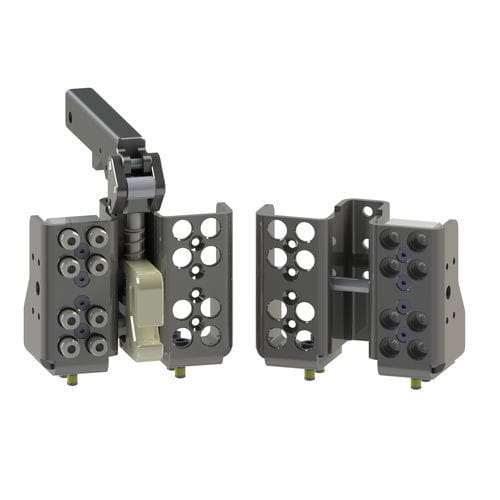

Hydraulischer Koppler UC-GH3

mechanischpneumatischfür Rohre

Produktübersicht
Der UC-GH3 ist ein manueller Kuppler zum gleichzeitigen Verbinden mehrerer Leitungen in industriellen Baugruppen. Die kompakte Bauform eignet sich für beengte Einbausituationen, während der patentierte Verschluss die Leitungen beim Koppeln sichert. Das Gerät verfügt über acht M6-Durchgangsanschlüsse und ist für 30.000 Zyklen ausgelegt. Der Betriebsbereich deckt gängige Industrieumgebungen ab.

Wesentliche Merkmale

• Manuelles Mehrlinienkoppeln zur gleichzeitigen Verbindung von bis zu acht Leitungen
• Kompakte Bauform für beengte Einbausituationen
• Patentierter Verschlussmechanismus für sicheren Halt beim Koppeln
• Acht M6‑Durchgangsanschlüsse (Pass‑Thru)
• Nennlebensdauer: 30.000 Zyklen

Technische Daten

• Modellnummer: UC-GH3
• Konformitätstyp: Keine
• Verriegelungstyp: Manuell
• Anzahl der Anschlüsse: 8 (M6 Durchgang)
• Anschlusstyp: Pass Thru
• Nennlebensdauer: 30.000 Zyklen
• Betriebstemperatur: -28,9 °C (-20 °F) bis 65,6 °C (150 °F)
• Gewicht: 2 kg (4,41 lb)
• Mindest-Koppelkraft: Nicht angegeben
• X/Y-Kompensationsbereich: Nicht angegeben
• Z-Kompensation: Nicht angegeben

Technische Hinweise

• Geeignet für industrielle Versorgungsanschlüsse und modulare Baugruppen
• Kompakte Abmessungen erleichtern die Integration in Paneele und Verteiler
• Wartung: Verschluss und Anschlüsse regelmäßig auf Verschleiß prüfen
• Typische Anwendungen: Pneumatische/hydraulische Versorgungsführung, Versorgungsverteiler, Prüfstände
