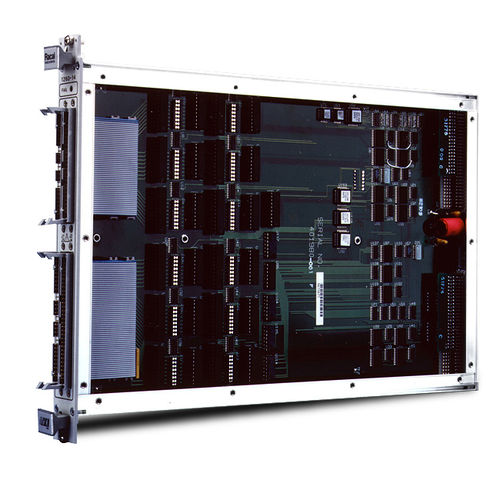

Digitale E/A-Karte 1260-14

TTLVXIMehrkanal

Die Astronics 1260-14 Digital I/O Switch Card bietet 96 Open-Collector-Kanäle in 12 Gruppen zu je acht Bits. Bei der Version mit offenem Kollektor kann jede unabhängige Gruppe eine separate interne oder externe Pull-up-Versorgung bis zu 32 VDC nutzen. Jeder Kanal kann als Eingang oder Ausgang konfiguriert und im asynchronen Modus individuell gesteuert werden oder mit anderen Kanälen synchron sein. Produkt-Informationen Dieses für den Einsatz auf VXI-Plattformen kompatible Switch-Produkt wurde früher unter dem Markennamen Racal Instruments verkauft. Der 1260-14 verfügt über einen Zweidraht-Handshake-Modus für die Steuerung von synchronen E/A-Transaktionen. Jede Handshake-Leitung kann entweder auf active high oder active low programmiert werden, um eine flexible Schnittstelle mit Benutzersignalen zu schaffen. Hauptmerkmale: *96 TTL-, CMOS- oder Open-Collector-Eingangs-/Ausgangskanäle *Spannungsversorgung bis zu 32 V und Senken bis zu 200 mA pro Kanal *Programmierbares Zweidraht-Handshaking *Synchrone, asynchrone und gemischte Betriebsarten *1 kHz Datenrate
