Rack-Transferschalter 1260-162AH

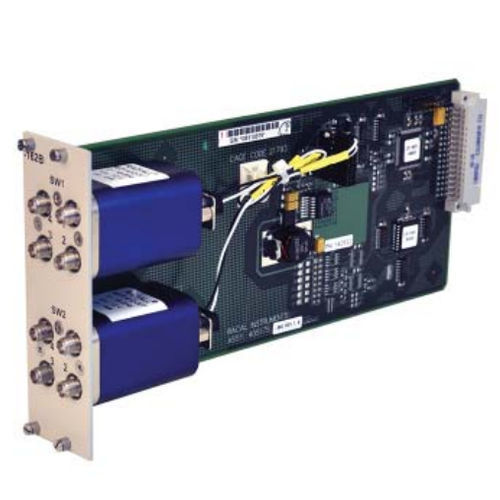

Hochleistungs-Mikrowellen-Umschalter Plug-In Der Racal Instruments™ 1260-162AH/BH ist ein 2-Slot-Mikrowellenschalter-Einschub. Er kann entweder im Racal Instruments™ 1256 Switching Mainframe oder im Racal Instruments™ 1260-100 Adapt-a-Switch™ VXI Carrier verwendet werden. Produktinformation Die Racal Instruments™ 1260-162AH/BH ist eine elektromechanische DC-18-GHz-Koaxialschaltkarte, die als Einzel- oder Doppeltransferschalter konfiguriert werden kann. Die in dieser Karte verwendeten Relais arbeiten äußerst zuverlässig und wiederholgenau mit einer Lebensdauer von 2,5 Millionen Zyklen. Dies ist auf das reibungsfreie Design zurückzuführen, das die Partikelablagerungen auf den Kontakten minimiert, die den wiederholbaren Betrieb der Übertragungsleitung und die Systemkalibrierung beeinträchtigen. Der 1260-162AH/BH ist Teil der Familie der Mikrowellenschalterkarten innerhalb unserer modularen Adapt-a-Switch™-Serie. Diese Karten können in ein LXI-Switch-Chassis oder einen VXI-Träger für größere Switch-Anforderungen eingebaut werden. Dieser modulare Steckkartenansatz bietet eine skalierbare Systemarchitektur, die sich durch Hinzufügen zusätzlicher Karten leicht an wachsende Systemanforderungen anpassen lässt. Diese Karten können mit anderen Switch-Karten der Adapt-a-Switch-Serie zu einer kompletten ATE-Switch-Systemlösung kombiniert werden. Wenn ein Austausch erforderlich ist, können die Relais in weniger als 5 Minuten ausgetauscht werden. Dies maximiert die Systembetriebszeit und erleichtert Upgrades vor Ort. Die Benutzeranschlüsse werden direkt an die SMA-Relaisanschlüsse an der Vorderseite des Einschubs angeschlossen, wodurch kumulative Verluste und induziertes Rauschen vermieden werden. Ein speziell entwickelter, tief geschlitzter Sockel für einen ¼"-Steckantrieb ist verfügbar, um die SMA-Schnittstellenstecker schnell und einfach anzuschließen/zu trennen.
