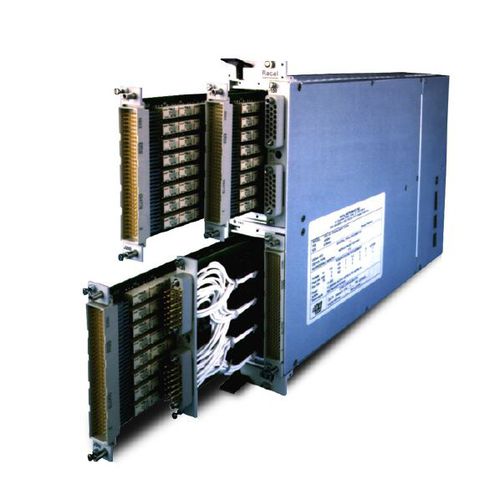

VXI-Trägerkarte 1260-100

Modularer VXIbus-Schalterträger Die Adapt-a-Switch™-Plattform ist ein revolutionäres, modulares Switch-System, das das eine noch nie dagewesene Dichte und Flexibilität in einem VXIbus-Modul mit zwei Steckplätzen in C-Größe bietet. Der Switch Carrier 1260-100 von Racal Instruments™ kann bis zu sechs steckbare Switch-Karten aufnehmen und bietet so optimale Switching-Lösungen bei gleichzeitiger Reduzierung der ATE-Größenanforderungen. Konfigurationen, die diskrete Relais, Multiplexer, Matrizen, Leistungsrelais, HF-Schalter und digitale Testeinheiten kombinieren, sind derzeit verfügbar Informationen zum Produkt Um die Konfiguration zu vereinfachen, werden die Adapt-a-Switch™-Plug-Ins einfach und direkt über die Frontplatte des 1260-100 eingesetzt, ohne dass das Trägermodul aus dem VXIbus-Chassis entfernt werden muss. Upgrades oder Änderungen vor Ort können schnell und einfach durchgeführt werden. Darüber hinaus kann das Sparing auf der Ebene der einzelnen Plug-Ins durchgeführt werden, wodurch die Kosten für den System-Support minimiert werden. Der 1260-100 bietet einen analogen Bus zur Verbindung von zwei oder mehr Plug-Ins. Dadurch können große Multiplexer und Matrizen dynamisch per Software-Steuerung konfiguriert werden. EMI/RFI-Abschirmungen eliminieren das Übersprechen und die Strahlung zwischen den Plug-Ins und gewährleisten eine rauscharme Leistung und Signalintegrität. Die im 1260-100 untergebrachte Racal Instruments™ Option 01T-Schnittstelle kann zwölf Adapt-a-Switch™-Steckkarten steuern, wobei sowohl registerbasierte als auch nachrichtenbasierte Modi verwendet werden. Spezifikationen und Produktmerkmale finden Sie im Datenblatt zur Option 01T. Der 1260-100 bietet VXIplug&play-Unterstützung für Frameworks, die auf der Microsoft Win32®-Programmierschnittstelle basieren, einschließlich Treiber für LabWindows™/CVI und LabVIEW™
