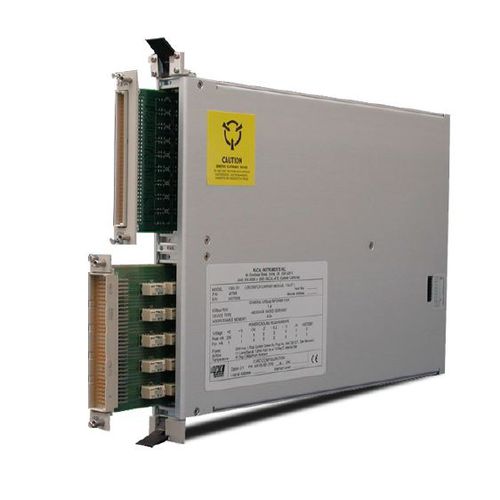

VXI-Trägerkarte 1260-101

Modularer VXIbus-Schalterträger Die Adapt-a-Switch™-Plattform ist ein revolutionäres, modulares Switch-System, das hohe Dichte und Flexibilität bietet. Der Racal Instruments™ 1260-101 Switch Carrier bietet Platz für zwei steckbare Switch-Karten in einem VXI-Modul mit einem Steckplatz. Konfigurationen, die diskrete Relais, Multiplexer, Matrizen, Leistungsrelais, HF-Schalter und digitale Testeinheiten kombinieren, sind derzeit verfügbar Informationen zum Produkt Um die Konfiguration zu vereinfachen, werden die Adapt-a-Switch™-Plug-Ins einfach und direkt über die Frontplatte des 1260-101 eingesetzt, ohne dass das Trägermodul aus dem VXIbus-Chassis entfernt werden muss. Upgrades oder Änderungen vor Ort können schnell und einfach durchgeführt werden. Darüber hinaus können die Kosten für den System-Support durch Einsparungen auf der Ebene der einzelnen Plug-ins minimiert werden. Der 1260-101 bietet einen analogen Bus, der die beiden Plug-Ins miteinander verbindet. Dadurch können große Multiplexer und Matrizen dyna- misch über Software-Steuerung konfiguriert werden. Das Racal Instruments™ Option 01T-Interface, das im 1260-101 untergebracht ist, steuert die beiden Adapt-a-Switch™-Steckkarten und bis zu zehn zusätzliche VXI-Switch-Module der Serie 1260, die sowohl registerbasierte als auch nachrichtenbasierte Modi verwenden. Spezifikationen und Produktmerkmale finden Sie im Datenblatt zur Option 01T. Der 1260-101 bietet VXIplug&play-Unterstützung für Frameworks, die auf der Microsoft Win32®-Programmierschnittstelle basieren, einschließlich Treibern für LabWindows™/CVI und LabVIEW™. Wesentliche Merkmale - Leicht zugängliche, von vorne zu ladende Schaltmodule - Analogbus erweitert Matrizen oder Multiplexer - Modulares Paket ermöglicht mehrere Schaltertypen in einem VXI-Steckplatz - Akzeptiert zwei Adapt-a-Switch™ Plug-Ins - VXIbus-Träger mit einem Steckplatz, Größe C
