Unilaxialer Beschleunigungsmesser ASC RAIL-1151LN
kapazitivMEMSmit Spannungsausgang

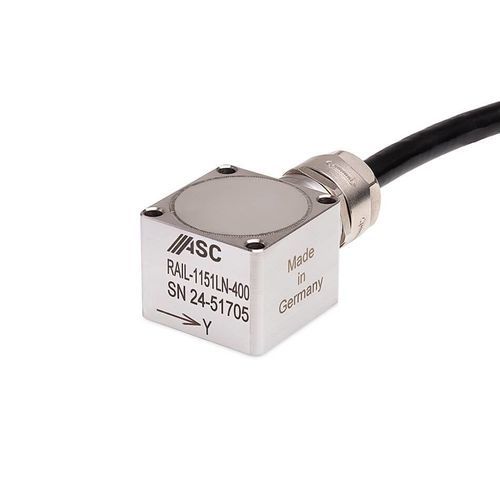

Unilaxialer Beschleunigungsmesser - ASC RAIL-1151LN - ASC - kapazitiv / MEMS / mit Spannungsausgang
Unilaxialer Beschleunigungsmesser - ASC RAIL-1151LN - ASC - kapazitiv / MEMS / mit Spannungsausgang
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von ASC

Eigenschaften

Achszahl
unilaxial
Technologie
kapazitiv, MEMS
Weitere Eigenschaften
mit Spannungsausgang, analog, IP68, für die Bahntechnik, mit Analogausgang, mit integrierter Elektronik
Bandbreite

Max: 3.923 m/s²
(12.870 ft/s²)

Min: -3.923 m/s²
(-12.870 ft/s²)

Frequenz

Max: 1.000 Hz

Min: 0 Hz

Beschreibung

Produktübersicht
Der einachsige Beschleunigungssensor ASC RAIL-1151LN basiert auf kapazitiver MEMS-Technologie. Die integrierte Elektronik liefert einen differentiellen analogen Spannungsausgang (±4 V FSO) und eine weite Versorgungsspannung (6–40 VDC), ausgelegt für Bahn‑Anwendungen und raue Umgebungen.

Gehäuse
Das Gerät verfügt über ein nicht brennbares Edelstahlgehäuse (V2A, Werkstoffnummer 1.4301) mit Schutzklasse IP68. Es wird mit integriertem Kabel geliefert; Kabellänge und Steckertyp sind konfigurierbar.

Normen und Prüfungen
Dokumentiert und geprüft nach EN 50155, um die Integration in Schienenfahrzeuge zu erleichtern und den Dokumentationsaufwand für Betreiber zu reduzieren.

Applikationen
Das spezielle ASC RAIL-Gehäuse ermöglicht zuverlässigen Betrieb unter rauen Bedingungen. Typische Einsatzzwecke sind Drehgestell‑Stabilitätstests, Fahrzeug‑ und Komponentenüberwachung im Schienenverkehr sowie inertiale Messungen in Bahnanwendungen.

Produktdetails
  • Sensortechnologie: MEMS, kapazitiv
  • Achsanzahl: Einachsig (uniaxial)
  • Signalausgang: Differentielles analoges Spannungssignal
  • Messbereiche [g]: ±2, ±5, ±10, ±25, ±50, ±100, ±200, ±400

Umwelt & mechanisch
  • Temperaturbereich: -40°C bis +100°C
  • Schutzklasse: IP68
  • Gehäusematerial: Edelstahl (V2A, 1.4301)
  • Kabel: Integriert, kabellänge und Steckoptionen konfigurierbar

Elektrik und Leistung
  • Versorgungsspannung: 6 bis 40 VDC
  • Ausgang: Differentielles analoges Spannungssignal ±4 V FSO
  • Rauschdichte: 7 bis 400 µg/√Hz
  • Frequenzbereich (±5%): DC bis 1000 Hz

Technische Daten
  • Modell: ASC RAIL-1151LN
  • Typ: Einachsig, kapazitiver Beschleunigungssensor (analog)
  • Sensortechnologie: MEMS, kapazitiv
  • Verfügbare Messbereiche: ±2 / ±5 / ±10 / ±25 / ±50 / ±100 / ±200 / ±400 g
  • Rauschdichte: 7 bis 400 µg/√Hz (je nach Variante)
  • Frequenzantwort (±5%): DC bis 1000 Hz
  • Signalausgang: Differentielles analoges Spannungssignal, ±4 V FSO
  • Versorgung: 6–40 VDC
  • Gehäusematerial: Edelstahl V2A (Werkstoffnummer 1.4301)
  • Schutzart: IP68
  • Betriebstemperaturbereich: -40°C bis +100°C
  • Integriertes Kabel mit konfigurierbarer Länge und Steckern
  • Normen: Dokumentiert und geprüft nach EN 50155 (für Schienenverkehr)
